上海宝山杨行体育中心乒乓球馆阳光导入系统应用体验

            体验时间：2023年5月23日  11:00

           天气：晴天   少云

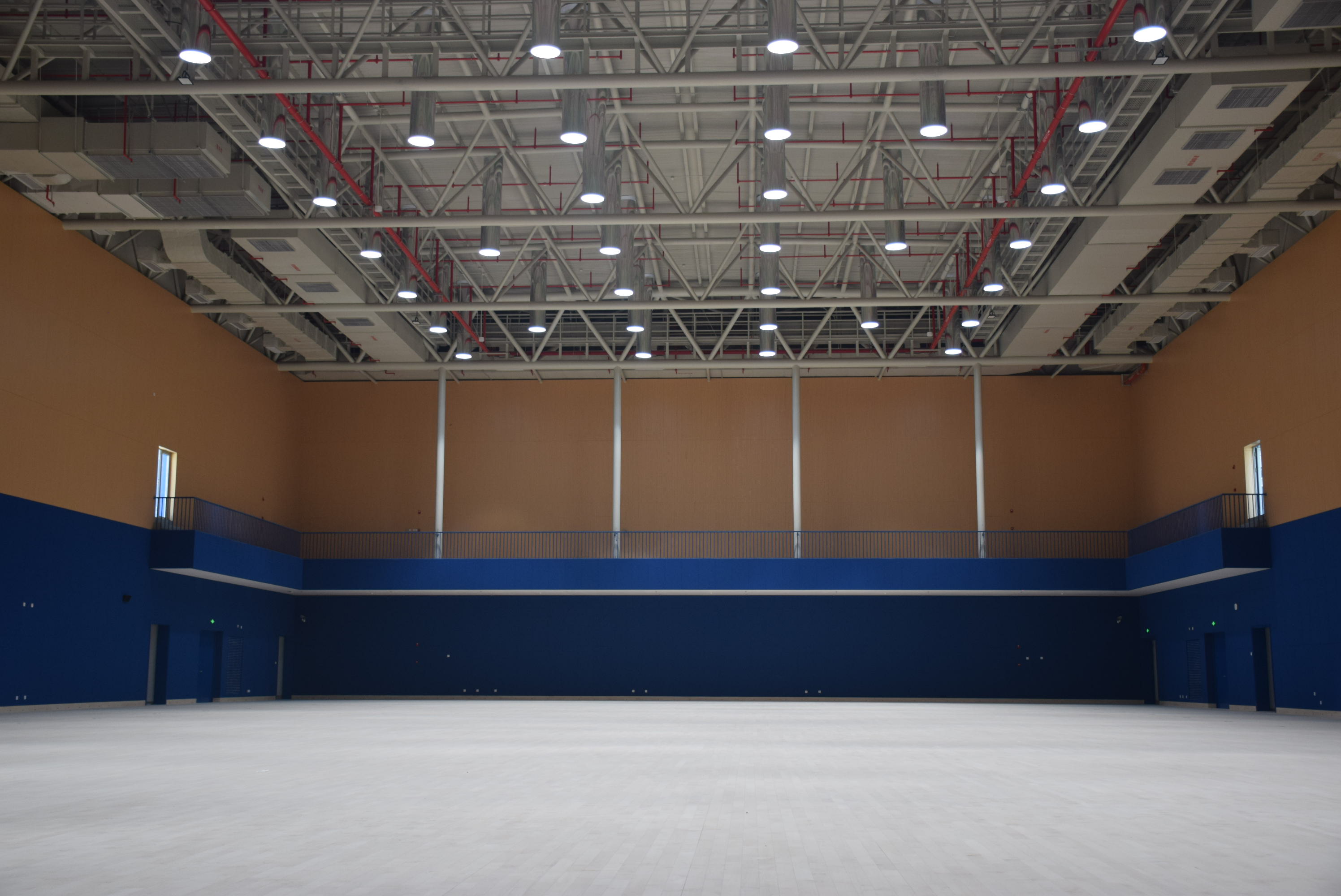

                                       杨行体育中心乒乓球馆是按照比赛标准设计，照明要求没有炫光、色彩还原性好。众帆科技的阳光导入系统正好满足场馆的应用要求。此项目选用的型号是：ZF-530DS-TY，共安装60套，照度设计满足了在晴天状况下 不开电灯  即可开展乒乓球运动 ；无眩光、无热量、纯天然的阳光照明，可以为运动员提供无负担的视觉舒适感。这是任何电灯照明所无法比拟的。

                                  屋 面 部 分

         导光管直径 530mm，平均长度3.6米，导光管末端-漫射器 离地高度12米。目前使用的是通用型号，预留了集光器对接接口，后期可根据需要添加半主动式集光器，加装半主动式集光器【深蓝3号】每天可以多利用2小时阳光照明——早晚各一小时，平均提升系统效率＞30%。

         投资回报：项目投资回报包括节能减排绿色环保以及实实在在的经济效益。低碳绿色建筑，爱护环境、可持续发展之路。

        一、碳排放和碳积分

【引用数据资料】“商用建筑中使用的每1,000套阳光导入系统，一年可以降低能耗435,240 kWh。在使用煤炭发电的地区，这种能耗的降低同时意味着阻止了13057270 g的CO2气体排放到大气中”。

 每套 ZF-530DS-TY 阳光导入系统【亦称‘导光管采光系统’‘导光管、光导管’】111套阳光导入系统可以减少CO2气体排放量：13057270÷1000×60 = 783436g 折合碳积分是： 783436g ÷ 10 = 78343.6

【引用数据资料】“碳积分”。 每减少10克二氧化碳即可获赠1个碳积分，碳积分也是一个人低碳环保生活的具体体现，又称碳信用。只造电动车的特斯拉，2020年通过碳积分交易直接获得近16亿美元的收入，是卖车净利润的2倍，而去掉这16亿美元，特斯拉财报账目上可还是在亏本的。“兴业证券发布的研报显示，当前新能源积分交易价格已从最初的300元~500元/分，上涨至2500元~3000元/分，最大涨幅达9倍。以平均每分1500元计算，2020年新能源汽车正积分328万分，共有近50亿元的市场，加上338万积分缺口，共存在100亿元的市场。

  二、直接节能经济效益计算：

阳光导入系统年节省电费：本建筑照明费用是建立四类采光区域平均日照每天8.4个小时，全年360天的基础之上的，一套产品完全可以替代3个FO32T8 电子荧光灯（60W/套）的光度输出，也就是说，一套产品可产生相当于0.18kwh(3*0.06kw)的功效或者说每年可节约

0.18×8.4×360 = 544.32 kwh

60套阳光导入系统可节省电力、折合商业用电费

60×544 = 32640 kwh    32640×1.1 = 35904元

   综上所述，本项目理论上计算投资回报时间大概在5年左右。但是阳光导入系统使用寿命＞25年，基本与建筑结构寿命同体，阳光导入系统没有电气没有机械传动装置，基本不需要任何维护。也就是说，5年后回本了，后面就免费使用了。

   视频链接：https://v.qq.com/x/page/p3518eck9de.html
