平板式自然光导入系统施工操作规范

                                   本操作规范用于指导现场施工人员安装，规范安装工艺。

                                                        防水密封措施​

一、光导部位防水措施施工。要求按照采光器基座实际安装位置，操作流程如下：

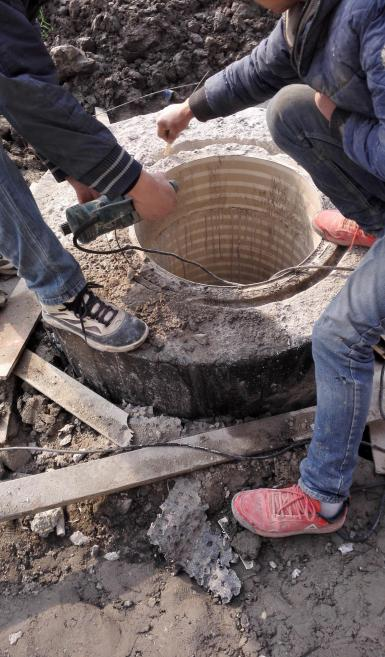

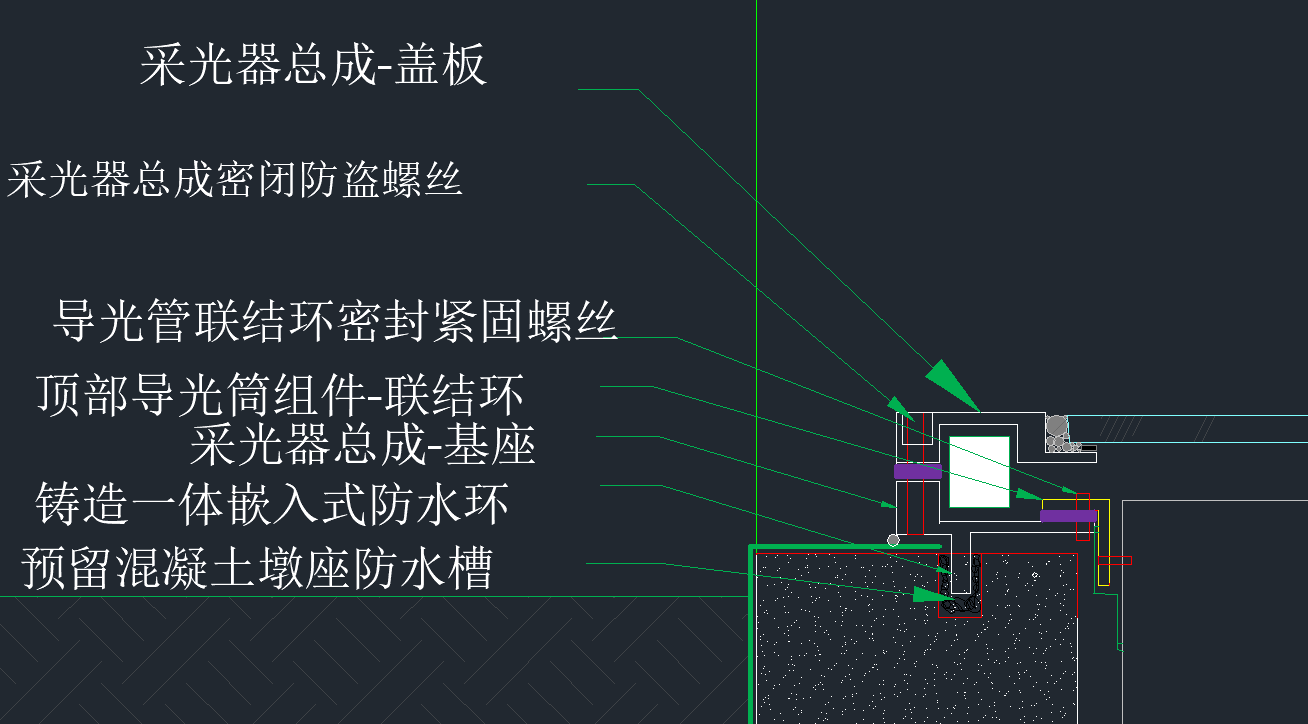

 1. 防水槽开凿（见下方图）。确定防水槽实际位置——划线——开槽——清理残渣——修补破损缺口（如有修补，须等待防水槽修补部位固化干燥）进行下一个环节施工；

 2.清理防水槽、墩座基面渣土灰尘（视混凝土基础实际情况而定是否做防水）——洒水湿润防水涂料基面——刷第一遍防水涂料（涂刷面积以大于基座占用区域边缘20mm即可）——（摸上去不沾手时）刷第二遍防水涂料——等待防水涂料固化成膜（时间不小于24小时）；

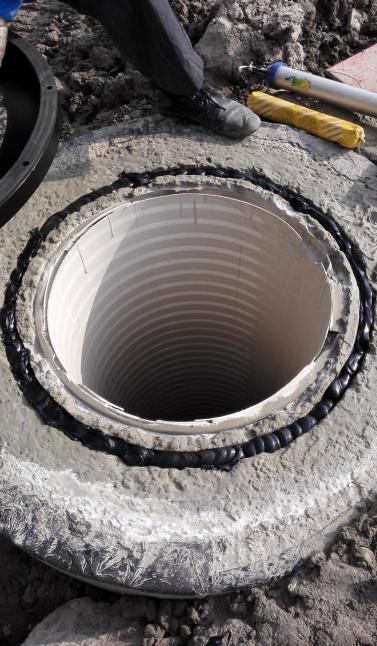

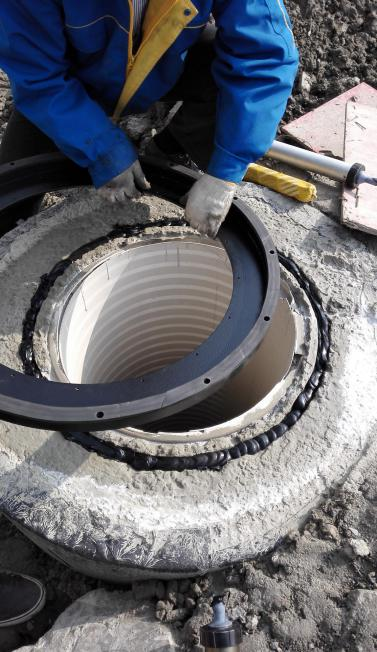

 3.注胶。清理干净防水槽，不得有灰尘泥沙，基础必须干燥——注满西卡聚氨酯耐候密封胶——清洁基座与墩座结合面，不得有水及灰尘——将基座对准位置卡入防水槽——压实压平——卡入后基座不得上下抽动、只能小幅度做水平方向调整移动——在基座周边与墩座接口处打胶密封——定位后要设置警戒线，48小时内不让闲杂人员接触。

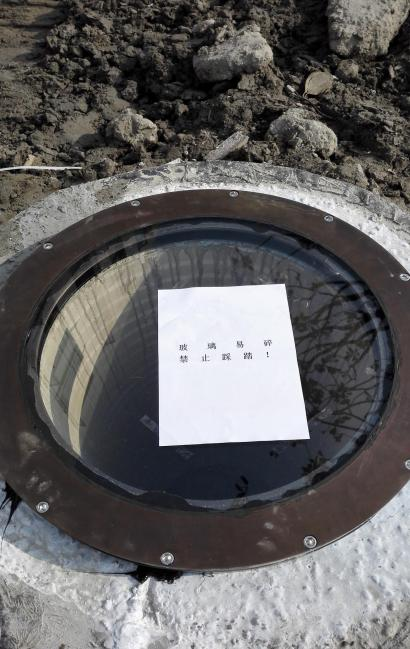

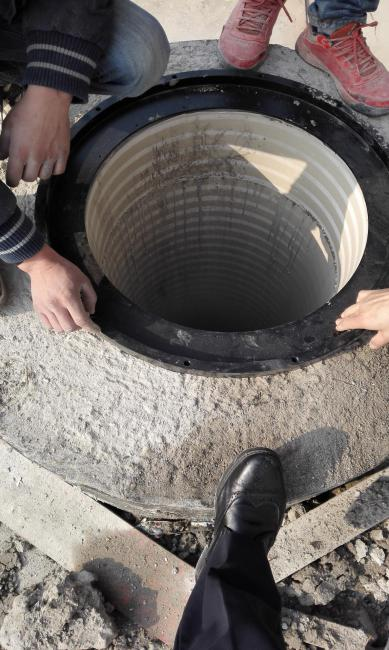

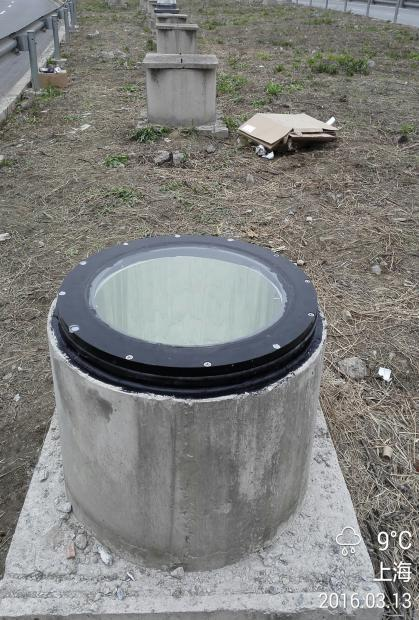

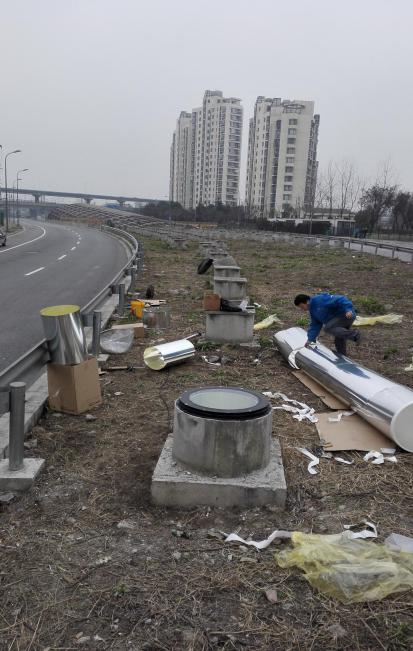

施工现场图：

二、光导部位防水与原有防水层搭接处理（土建方负责施工，建议参考）。光导系统全部安装完毕，将光导施工部位防水与土建方已经施工好的防水层搭接。操作流程如下：

1.清理将要施工部位的基面，修补原有防水层（原有防水卷材必须要紧密贴合混凝土基面）——洒水湿润防水涂料施工部位——刷第一道涂料（与原有防水涂料及卷材搭接不少于100mm）——与卷材结合部位铺上玻璃纤维网格布——刷第二道涂料——摸上去不沾手时刷第三道涂料。完毕，要求总包做防水的保护层。

2.如果采光器大小与项目预留墩座外尺寸比较接近，亦可以要求土建方墩座外防水层翻边到墩座上端面，采光器基座直接压在防水卷材上，聚氨酯胶直接收口。

施工措施细节：

1. 施工前勘察现场墩座上表面粘结面是否平整无裂痕，墩座里面有无渗漏水的情况，墩座里面是否整洁平整、有无障碍物。

2. 开槽深度一定要大于30mm/宽度10mm——20mm，槽口如有严重破损应修补平整。视墩座基础实际情况，如墩座浇筑基础差则需要做到防水加强。

3. 注胶前防水槽一定要干燥无尘，先试样，符合要求再加注胶，压实、满槽。

4. 导光管连接前要清理干净没有水及灰尘，重叠尺寸应在20mm以上，管道通过铆钉连接紧密，铝箔胶带要压实不得有空隙。导光管应连接平顺，连接处缝隙要用铝箔胶带加强处理。

5. 采光器与设备基础件连接牢固，整体规范、美观。

6. 预留墩座与采光器系统联接紧密，结构密封胶施工到位，没有漏水隐患。

二、导光管安装密封注意事项

1.顶部导光筒制作：首先选取一节导光管（1220或610mm）插入中间联接环——钻孔、铆钉——先用1/2规格铝箔胶带粘结封住接缝压实（强化作用）——用宽的铝箔胶带密封压实，不要有空隙。特别注意不要让铆钉顶破铝箔胶带，有破损及时用铝箔胶带补上——导光管上端联接导光管环——钻孔、铆钉——用1/2规格铝箔胶带粘结封住接缝压实（强化作用）——用宽的铝箔胶带密封压实，不要有空隙。地下室应用本系统要用3M防水胶带在原有3M铝箔胶带外面贴附做防水防潮加强。

                                                     光导管系统安装部分

一、采光器的安装注意要点

   基座安装完毕——地面将顶部导光筒联接N节加长导光筒——将顶部导光筒及加长导光管放进墩座里面——垫好顶部导光筒密封垫——上螺丝拧紧，拧平保证顶部导光筒与基座结合面密封不漏气——安装集光器，对准方位（如有）——填放干燥剂（记得开透气孔）——清洁采光玻璃表面——垫好密封垫——合盖——拧紧螺丝。检查安装的气密性。

注意事项：所有紧固螺丝都要上弹簧垫圈。

          密封垫完好无损，无开裂、凹凸不平、龟裂老化现象。

二、顶部导光筒安装注意要点

    顶部导光筒与采光器及加长导光管联接均采用铆钉式固定联接、压敏性铝箔胶带密封强化固定。导光管内壁保护膜在密封前一个环节撕掉。

三、加长导光管安装注意要点

    加长导光管之间联接采用抽芯铆钉加压敏性铝箔胶带密封加强化固定。每节联接口不少于4个抽芯铆钉。导光管清洁干净无杂物油污，联接顺滑平整，压敏铝箔胶带黏贴紧密无空鼓。

四、角度管安装注意要点

    角度管与加长导光管采用抽芯铆钉加压敏性铝箔胶带密封加强化固定。每节联接口不少于4个抽芯铆钉。角度调节适度，内面顺滑无突兀。

五、调光器安装注意要点

六、漫射器安装注意要点

漫射器与加长导光管之间采用卡笋式固定联接、压敏性铝箔胶带密封强化固定。漫射器内外表面均要保持清洁。

                               上海众帆新能源科技发展有限公司

                                                    2019年09月01日

                                   众帆科技平板式自然光导入系统安装墩座要求

1.尺寸要求：内径560±10，不得超过600mm，外径＞740mm，圆型墩座洞口要标准不得有变形偏心；

2.内外表面光滑平整，结构基础密实无裂缝，上端口面更是要水平、平整，无裂缝、无钢筋头外露无杂物夹在混凝土基础里面，孔洞里面要光滑顺直无凸起物；

3.墩座外立面防水层要翻边到上端面，防水层翻边不小于30mm；

4.墩座加高必须使用混凝土浇筑（不得使用砖块），并且要做好联接处防水涂料抗渗加强处理，墩座降低同样要求修补平整无裂缝，并且要用防水涂料做抗渗处理。

5.墩座高度要求：平板式光导的特点是美观、与景观配合度高，为此墩座高度建议高于景观覆土50mm最佳，这样既不太影响景观又不会因为雨天冲刷泥沙流到采光器上面来。

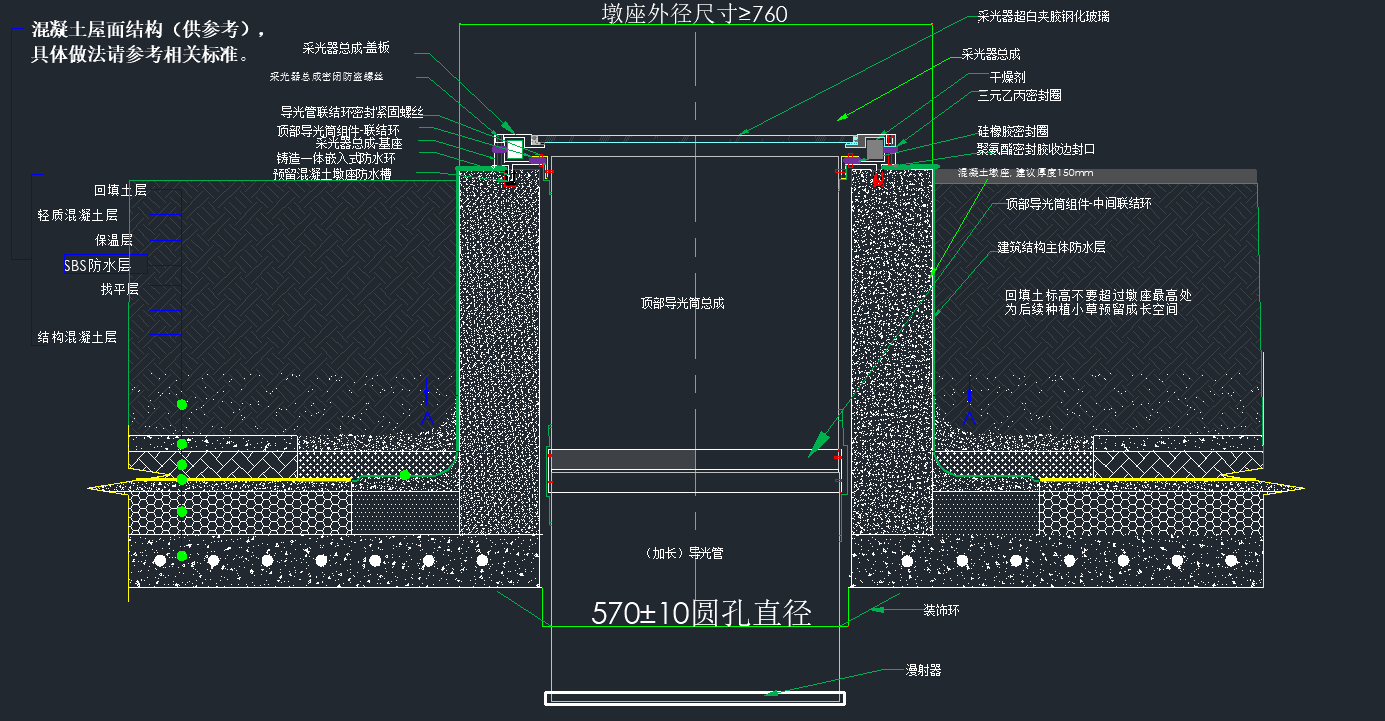

     墩座尺寸图见附件。

                                              上海众帆环境科技有限公司

                                              上海众帆新能源科技发展有限公司

                                                   2019年9月

                                                                                                                                                            问    与   答​

一、使用导光管自然采光系统对我们有什么好处？

为什么要使用导光管自然采光？首先，我们来看看它有哪些特点。

2. 高效的光线传输。产品采用反射率达99%以上的进口纳米聚合物镜面反射技术，可满足超长距离（15m以上）的光线传输需求。可选择 0～90°转角的产品，使导管具有转弯能力。
3. 梦幻的漫射照明。采用进口菲尼尔集光微雕的光学透镜漫射器实现室内的完美日光照明体验，提供均衡的漫射光照明。
4.卓越的显色性能。导光管道具有独特的光谱反射特征——仅反射可见光，不反射不可见光（如红外线、紫外线照射到上面会大幅衰减）使可见光在连续反射后没有产生偏差，输入到室内所有的颜色是生动且准确的。
5.节能环保。产品利用天然光实现室内照明，无需任何电力能源。（产品可配置调光器，实现光线调节）。
6.健康舒适。天然光对人的生理健康有着非常积极和正面的影响。 通过产品在封闭的室内空间营造充分的采光环境，可以提高人们 的舒适度和幸福感。
7.使用寿命长，装置几乎无需维护。

二、导光管自然采光系统适用什么范围？

适用于新建或改建厂房、商业、仓储物流等公共建筑、民用建筑和 地下建筑的节能照明及对光线显色性要求高的场所。

 三、众帆科技的导光管采光系统经济和社会效益如何？

众帆科技产品拥有出色的经济性能 ： 在大多数气候条件下，一套直径为530mm的众帆科技产品约可以提供相当于2套三管F032T8格栅灯（每套功率为90W）的 光线输出。如果在商用建筑中使用，每天提供9h的日光照明，每周 工作5天，全年52周，则意味着可以替代和节省的格栅灯能源需求 可参见下表 ； 如表可知，假使在商用建筑中使用1000套就 意味着全年可以降低能耗435240kW·h。如果是在使用煤炭发电 的地区，这种能耗的降低就意味着每年可以减少433934kg的CO2 气体排放，这里按每1kW·h电相当于减排0.997kg的CO2，也相当 于减排0.272kg碳的比例进行计算。

四、多层建筑的底层建筑好用吗？

多层建筑的底下楼层要想使用光导要看具体建筑结构情况而定。要看层高及采光区域的朝向，作为北半球国家，尽可能的朝向南方才有较佳的采光效果，不建议北面侧墙采光形式。

商用建筑一般层高较高能够达到4米以上，可以采用商用系统（如530DS/400DS）侧面安装的形式延伸到不超过10.5米的室内照明；型号可以采用：ZFPB-530DS-Q、ZFPB-400DS-Q
民用住宅建筑一般层高不超过3米，导光管长度不超过4.2米可以采用ZFPB-250DS-Q,超过4.2米不超6m，需要采用ZFPB-250DS增强型；
裸露在室内的导光管道可以请室内设计师设计装饰处理。

五、靠北面的房间好用吗？

    一般情况下不好用。由于我国地理位置属于北半球，根据太阳的运行轨迹来看北面墙体上采光位置不佳，建筑物北面的地下室采光同样要考虑建筑物本身遮挡因素。

六、老公寓房（2000年以前的）想改造，改善房间的采光效果可以吗？

    可以，视具体情况，就是说不仅仅是自家的建筑情况，还要看小业主自家周边的情况。老房子层高都不高（低于3米），加上老旧小区楼距比较小，结构紧凑，在没有室外采光点遮挡的情况下能选择250mm以下导光管。

七、阴雨天能正常使用吗？

日常生活可以。因为设计导光管系统是采用的太阳流明值就是以阴天为参照，考虑到阴雨天气；再是，人眼睛的视觉舒适度反应的是一个比较值，也就是说：假如室外很亮室内同样很亮、室外暗下来室内同样暗下来的话人的视觉感不会感到不适的。所以不要担心阴雨天会影响到导光管的正常使用。
但是，对于一些照明照度要求比较稳定的工作岗位，可能就需要靠人工电力照明及时补充照明了。

八、房子已经交付使用了，想在地下室改造安装，可行吗？

原则上可以，就是施工费用会比较高！并且由于施工人员的水平差异，存在渗漏水的隐患。
首先，房子交付了地下室顶板防水覆土绿化都已经做好，需要加装导光管采光的话，施工流程如下：室内照明定位——室外施工位置定位——清理绿化、土壤——做临时防水防雨维护结构（防止降雨及渗水到工位里面）——开洞——做墩座模板——浇筑混凝土墩座（待固化）——做墩座节点及防水、并搭接好原有防水层——回填土——安装导光管采光系统。
因此不建议已经完成回填土的项目再去加装光导，土豪例外！

九、老旧建筑的顶层室内能够加装光导管照明吗？

      可以，建议是在整个屋面系统的大修或防水系统重做的前提下再进行光导采光系统的改造。

十、导光管采光系统和天窗相比哪个好？

     导光管和天窗两者有共同点：室内自然采光。两者各有所长。
智能天窗：采光量大，可以通风、看室外的风景；不足之处是只能一层使用，受建筑结构限制较多；光照是不可控的，随着太阳方位角度的移动室内投射的光同样会发生偏移。
导光管采光：采光量相比同样面积的天窗要小些，不可以通风，与外界隔绝——私密性好；受建筑结构限制较少，可以延伸到任意需要自然光照明的角落，属于半可控状态，室内投射的光不会随着太阳方位角度的移动发生偏移，具有灯的功能。

十一、多层或是小高层住宅可以安装吗？

      可以。采用侧墙采光的应用形式。建议在室内装修设计的时候就要把光导应用考虑进去，以便于装修施工方综和考量室内管路布局，裸露在室内的导光管道如何做到巧妙装饰或隐藏。
