行业首创不结露无冷凝水的平板式导光管
产品中心》平板式自然光导入系统

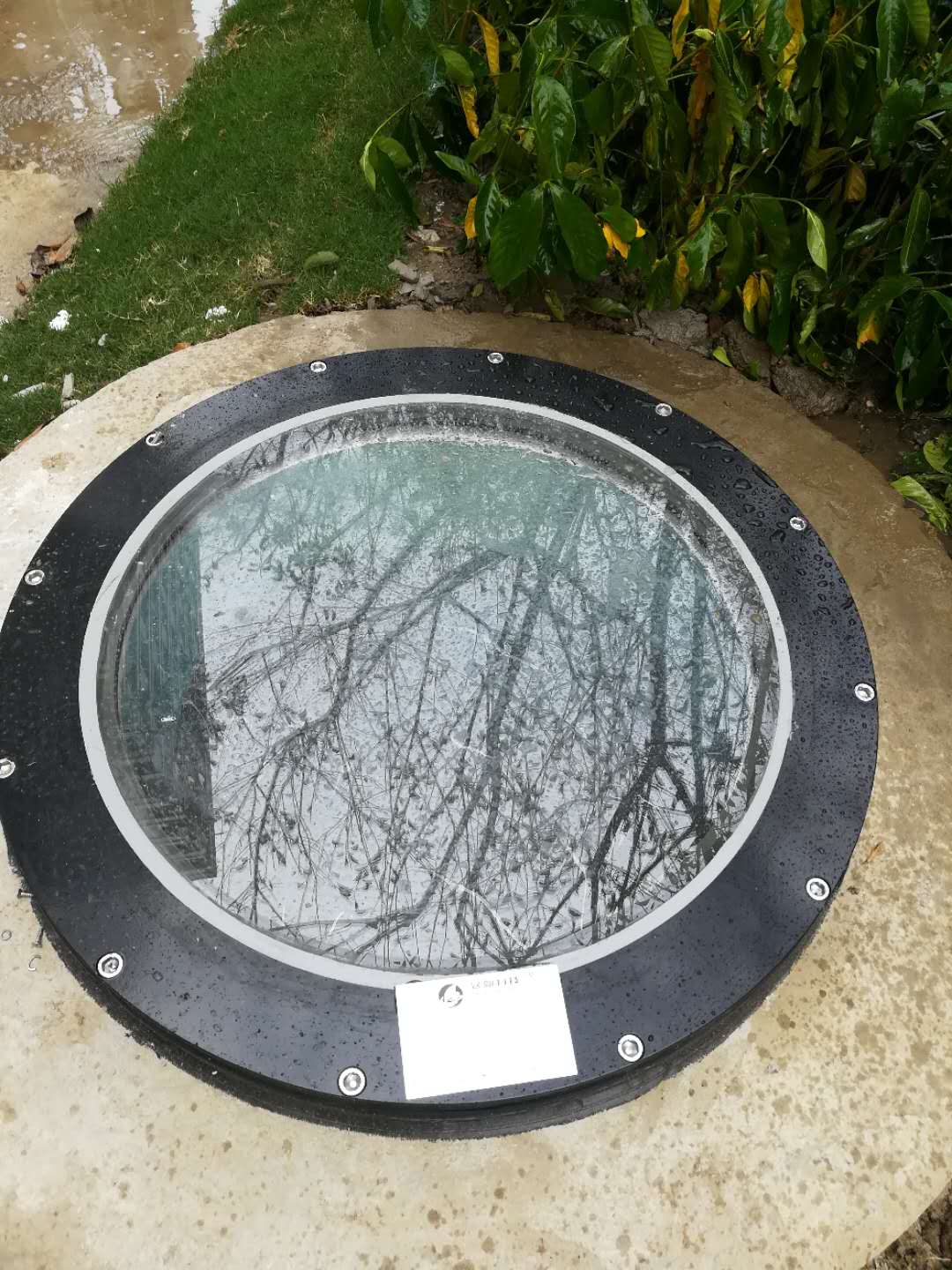

采光器总成

集光器高效采集阳光。采用超白玻璃钢化夹胶工艺制作而成，透光率高达92%，抗冲击性能好，安全性耐候性强。

球磨铸铁或是铝铸造结构件，有效释放金属内应力，排除后期变型确保密封性

基座安装采用开槽嵌入式注胶防水措施，抗建筑结构震动和沉降而不会漏水。

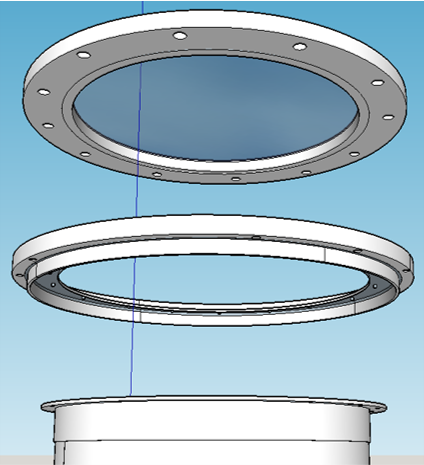

采光器盖板与基座之间采用12个不锈钢防盗螺丝外加耐候性橡胶密封圈牢固联结。

Ø顶部导光筒/与采光器组合成密闭独立空间顶部导光筒预先安装成型，每套部件的气密性都必须在车间经过多次反复的检测，确保其达到密封要求。
Ø加长导光管标准长度有：1220mm / 610mm
Ø众帆平板式自然光导入系统的采光器和顶部导光筒区间是密闭的中空状态，干燥剂吸收了滞留空气里的水汽，两道断热技术，消除了系统内冷凝结露现象产生必须的条件。

导光管

高性能反射可见光，单次反射率高达99.1%以上Miro Sliver 镀层高性能反射率：99.1%，其技术特征：①达到物理极限的高发射率，所以最大传输距离达到18米，实际项目上达到过20米；②只反射可见光，不反射不可见光如红外线、紫外线 —热量不往下传递，做到了不把热量带到室内

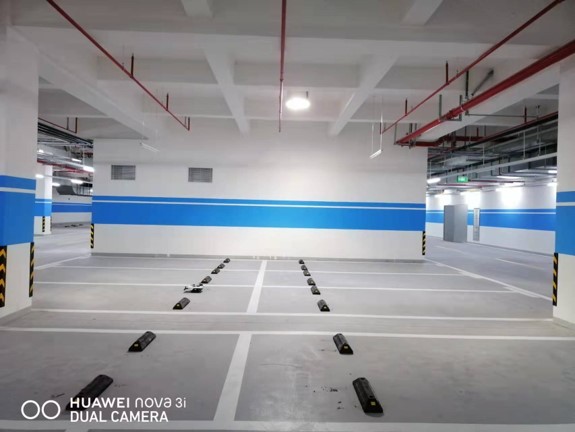

春分日上午10点，天气：晴  太阳流明输出：68600 LX 上汽长风公园地块项目实景照片。四周电灯全熄灭，能够照明8个以上车位的面积

漫射器

高透漫射，光线柔和无眩光。不同的应用场合使用不同材质构造的透光片

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
众帆科技平板式自然光导入系统特点

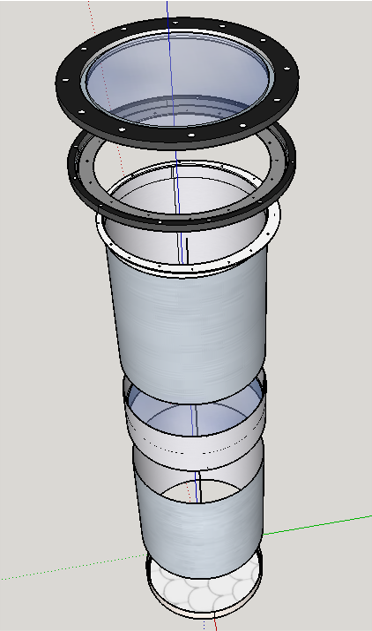

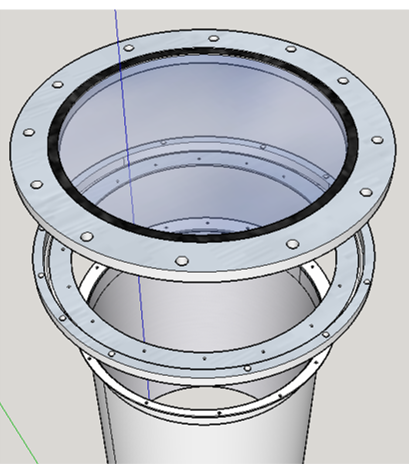

细节决定成败>>采光器总成细部图

                  相对于通用性产品在地下空间的应用比较

1.美观——克服现有光导装置采光罩外形凸起，影响建筑物整体美观、阻碍行人及轻便车辆正常通过问题；

2.安全——克服现有光导装置外露有机材质采光罩防火指标低、抗老化性差、容易被不法分子破坏等安全问题；

3.不结露、无冷凝水、不漏水、维修方便！克服现有光导装置普遍存在的容易结露冷凝水问题。

4.系统维护便利的问题。由于采光器等部件均采用工厂化标准生产，不锈钢螺丝配合橡胶密封垫，维护更换拆装方便。

5.由于平板式自然光导入系统不影响景观绿化效果、不需要考虑行人及轻型车辆通行问题，设计师在设计方案的时候更能均匀布置光导系统，使室内自然采光照明效果更具有均匀性、系统性、整体性，为后期物业管理室内照明系统提供了可操作性和便利性，达到真正节约能源节省运营费用

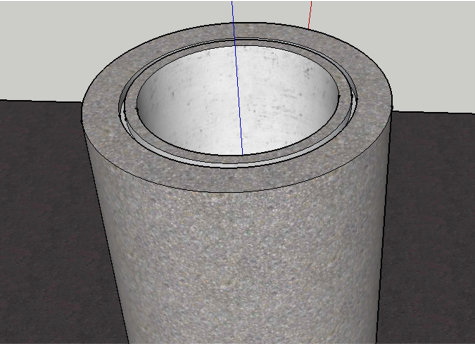

导光管采光系统预留的混凝土固定安装基础需现场开防水槽
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

                                                 众帆科技的平板式光导管与通用型（半球式）光导的对比

Ë一。构造对比​
Ë众帆科技平板式：整个导光管分成两个区间，一个密闭区间（与球墨铸铁采光器总成）和一个半开放式区间。两道断热阻隔热传导。
Ë通用型：整个导光管就是一个半开放的空间，导光管与热镀锌钢板防雨帽通过塑料导光管环联接。一道断热。
Ë二。功能对比​
Ë众帆科技平板式：防水功能，可以潜水设计；8+8超白夹胶钢化玻璃采光，永不磨损老化，2600g钢球3米自由落地砸不坏；永不结露无冷凝水；隐蔽性好，与景观配合度高；安全性能高，需要专用工具开启，防盗防火防水。
Ë通用型：防雨设计，需要预留250mm泛水高度；有机材质（PC或亚克力），耐候性差，相比无机材质已老化破坏，抗冲击实验仅要求1000g钢球1米高落下砸不坏；；用在温差加大的区域比如地下空间极易结露冷凝水；半球式采光罩突兀，再加上预留泛水高度容易破坏景观的整体协调性；安全性差，防火防盗性能很低。
Ë三。施工工艺对比
Ë众帆科技平板式：施工要求高、细致严格。步骤：清理墩座基础——开防水槽——注耐候密封胶——安装采光器基座——组装导光管联接环+导光管+中间联接环+加长导光管+漫射器——安装导光管预装组件——拧紧密封导光管联接环——投放干燥剂——安装采光器总成盖板——上专用防盗不锈钢螺丝——安装企业铭牌——安装装饰环——清洁系统表面。详见施工方案
Ë通用型：施工简单，对预留墩座要求不高。步骤：清理墩座基础——黏贴保温套——安装防雨帽（膨胀螺丝固定）——组装导光管联接环+加长导光管+漫射器——安装导光管预装组件——安装采光罩（螺丝拧紧）——安装企业铭牌——安装装饰环——清洁系统表面。

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------------------------------------

                                 众帆科技平板式光导管与其他品牌平板式的区别

Ë一。系统构造
Ë众帆科技：双区间+干燥剂、两道断热设计，消除了结露冷凝水所必备的两个条件（足够的温差和湿度）；密封措施，一道3M亚敏性铝箔胶带 + 一道3M防水胶带。
Ë其他品牌：简单的用平板玻璃代替塑料半球采光罩，造成系统内湿热气体无法排泄出去而产生聚集，在冷热交汇面极易形成结露冷凝水。
Ë二。防水措施
Ë众帆科技：独特的凹凸式防水环配合防水槽设计，加上聚氨酯密封胶。采光器总成专业的材料力学计算布点螺丝+三元乙丙密封垫。详见CAD节点图
Ë其他品牌：平面打胶+膨胀螺丝固定，受建筑自然沉降及外力影响比较容易漏水。

 金字塔型漫射器应用效果拍摄
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

A型：基本型

ZFPB-380DS-A

ZFPB-530DS-A

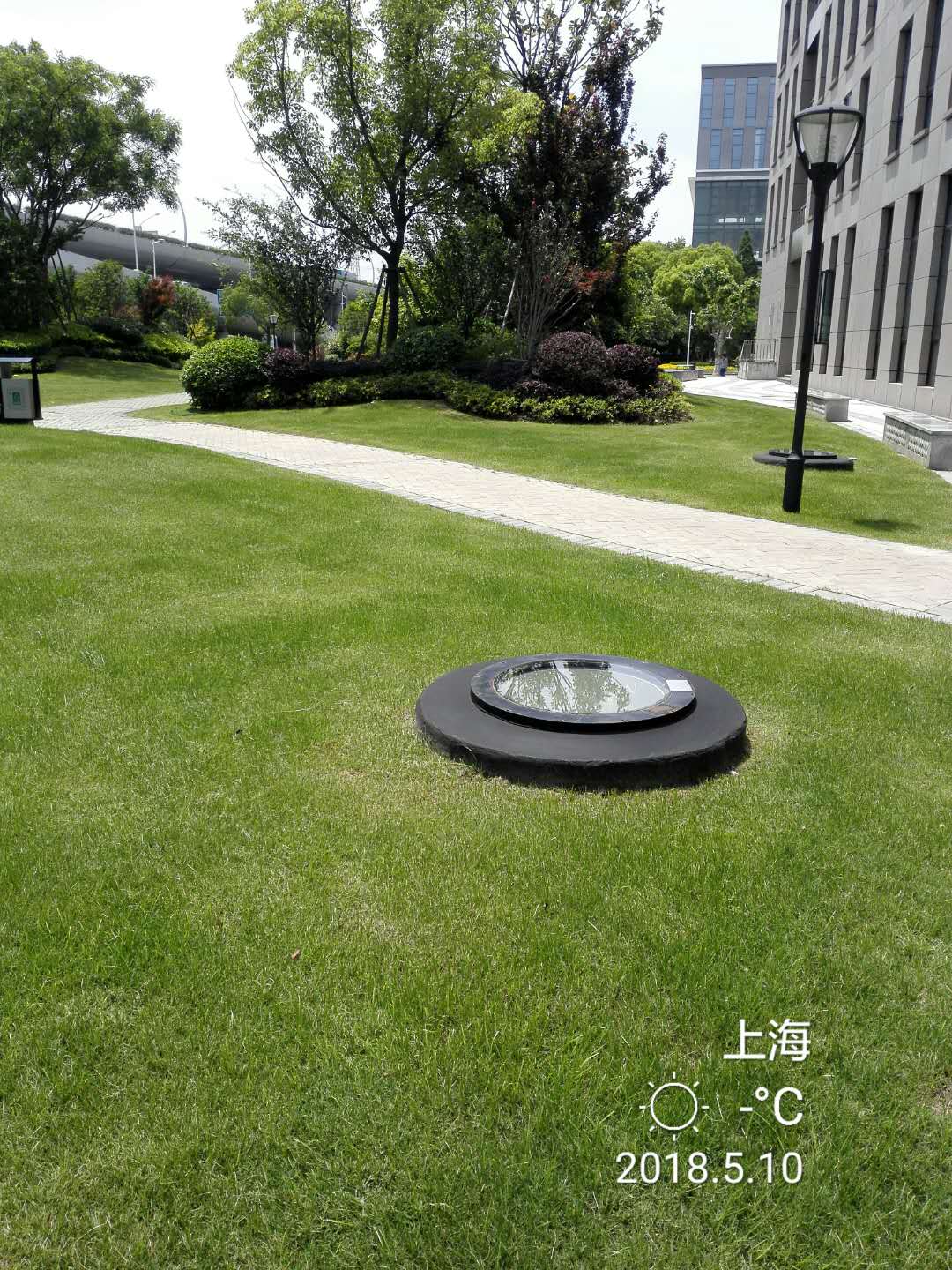

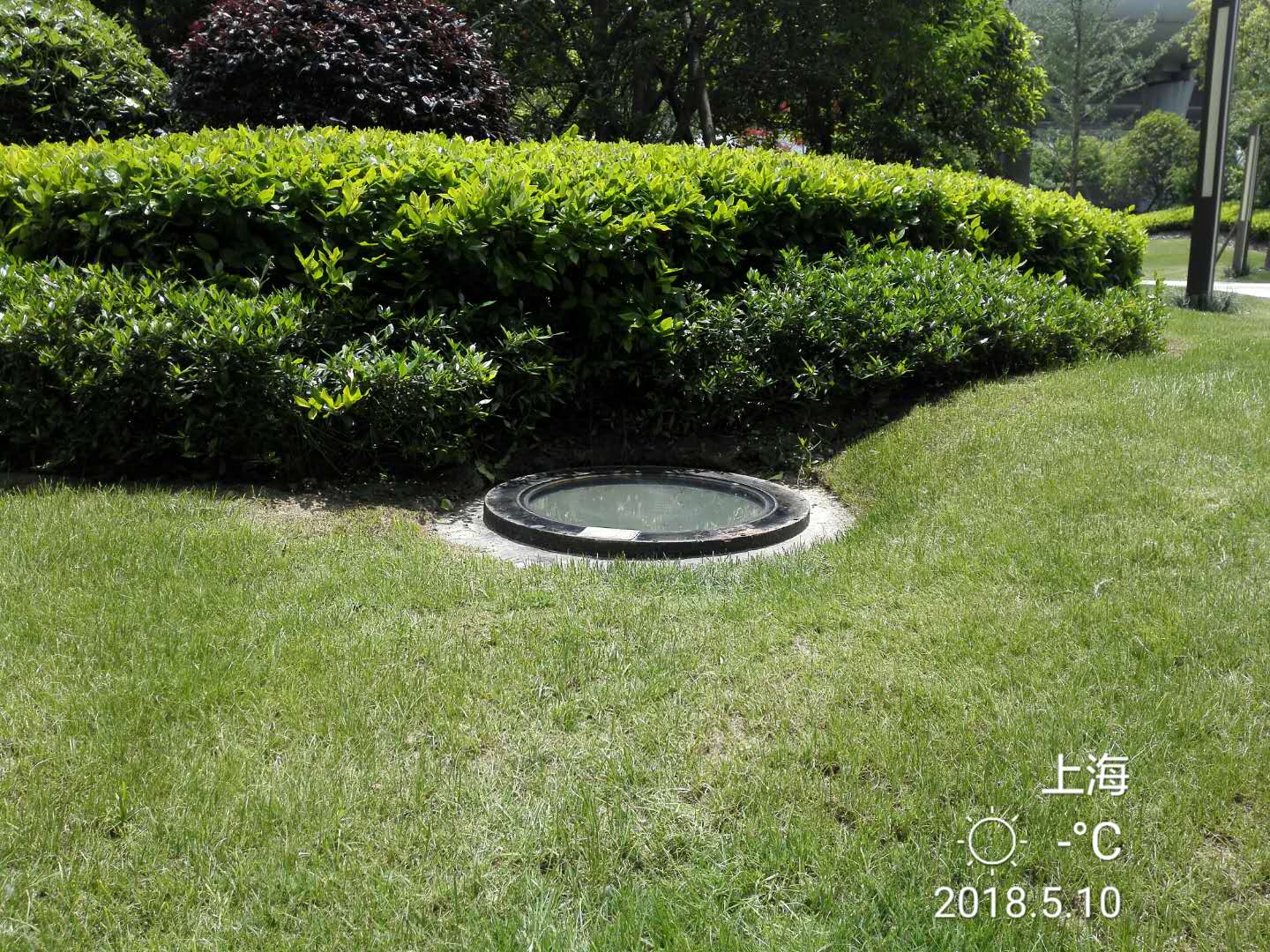

应用领域：建议用在地下空间作为环境采光照明。地表相对平坦，无灌木类植物遮挡采光器的草坪或是人员活动广场、偶尔有车辆行驶的道路上。

不建议应用在经常性车通行的地面。


X型：斜面型

ZFPB-530DS-X

应用领域：建议用在地下空间、地面有景观造型的斜坡上面。以及较少人员看管巡护的市政城市地下工程（隧道、综合管廊、地下交通枢纽等）

棱镜式漫射器应用效果拍摄
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------


名词释义：ZF:众帆科技         PB：平板式      380/530：导光管直径，单位mm        DS:自然光导入系统        A:平面式基本型       X：斜面式
