产品中心》通用型导光管采光系统

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

选装配件：

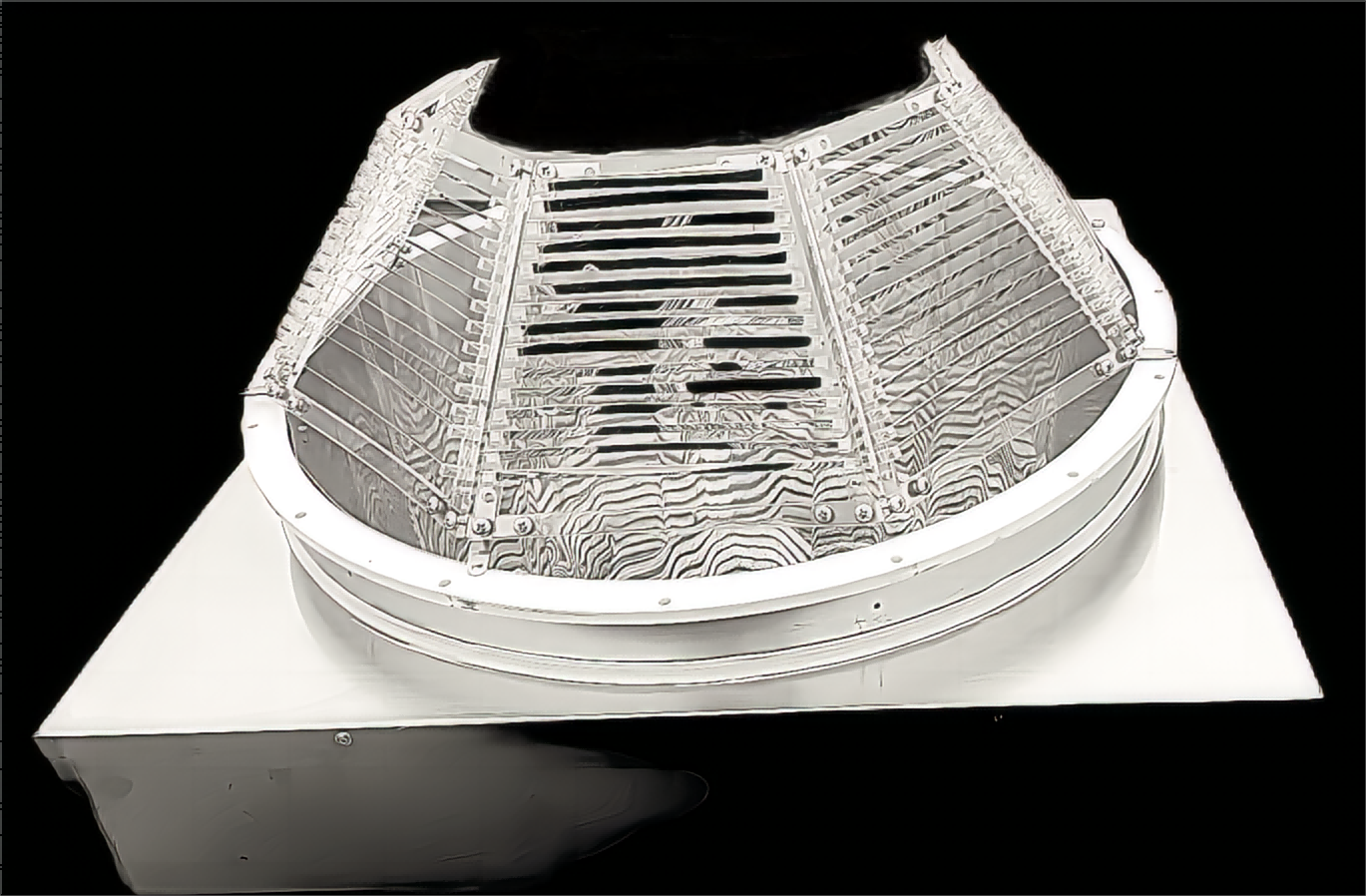

集光器。属于通用型产品的核心选配部件，可根据需求加装在采光罩里面，固定在导光管环上面。集光器里面的导光格栅片根据太阳运行的高度角和方位角综合考虑设计，重点在于提高太阳高度角＜30°时段的阳光采集利用。综合测试证明，平均能提高30—50%的采光利用率。

ZF-750DS-TY

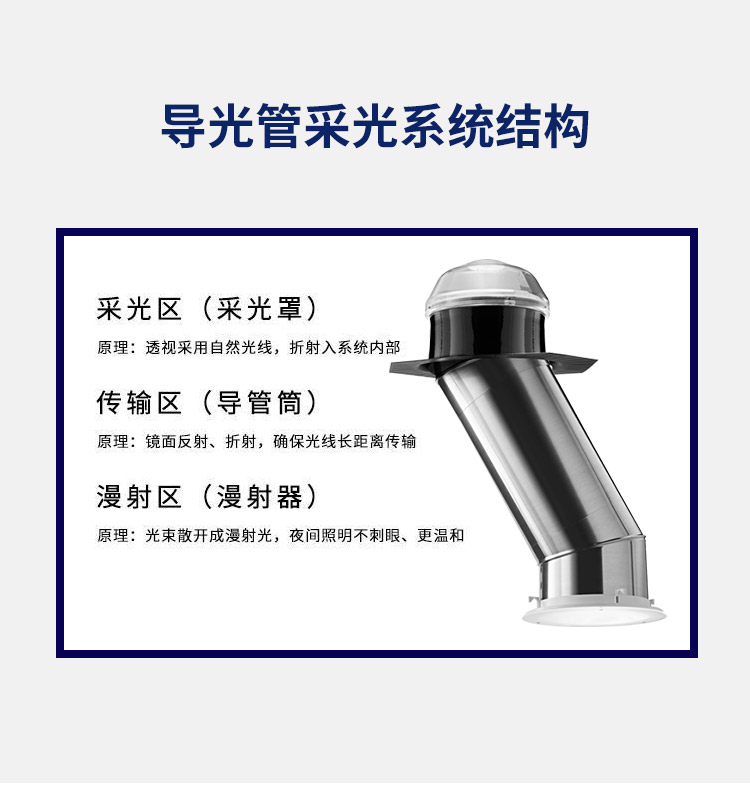

通用型导光管采光系统组成部件

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

采光罩＆采光区

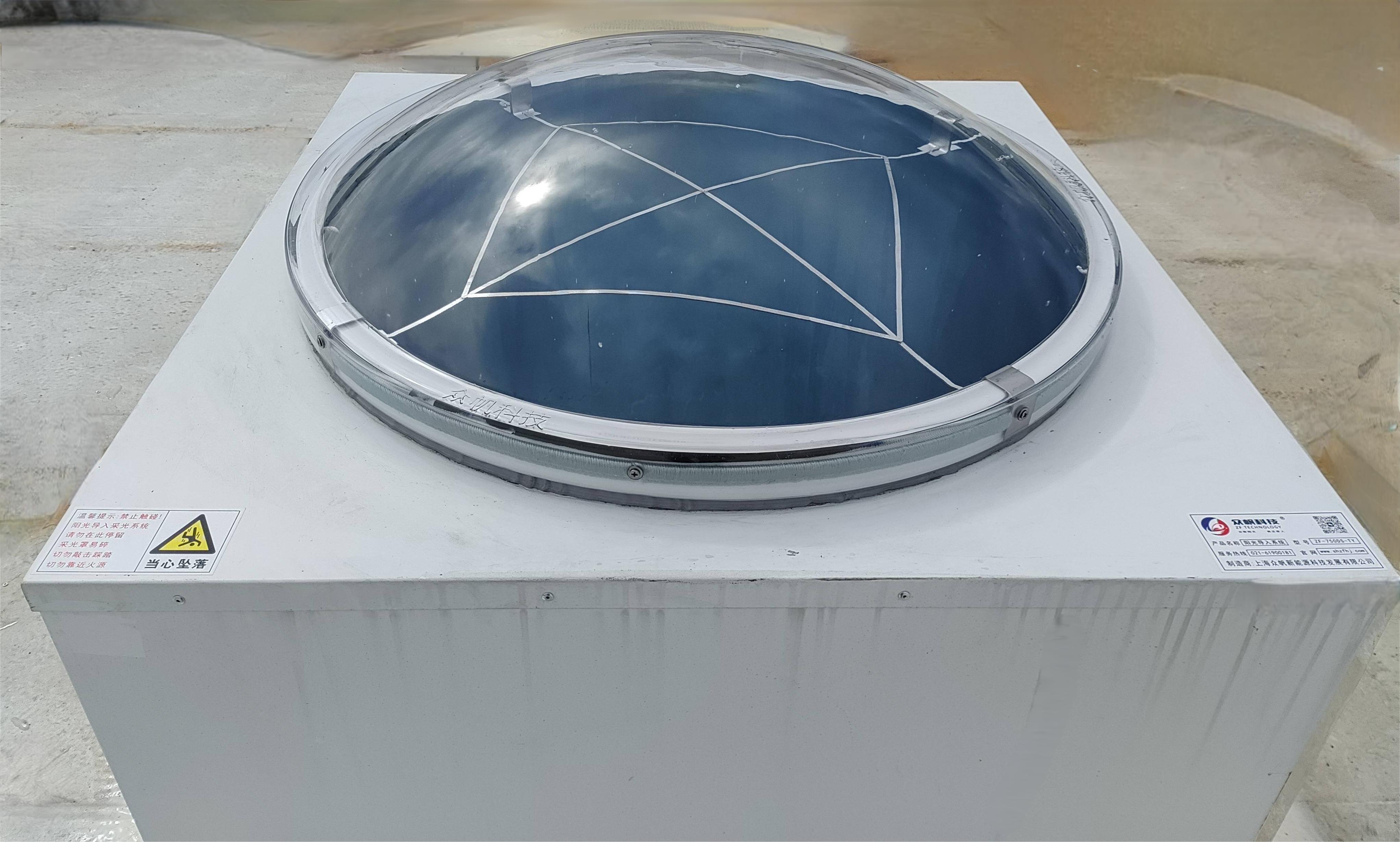

采光器总成

采光器有采光罩、导光管联结环、密封毛条、隔热保温棉，固定螺丝组成。采光罩采用光学级PC原料内添加抗UV剂加工成型。可见光透过率＞88%，紫外线透过率几乎为0，厚度≥3mm，抗冲击性能强大，耐候性好；表面光滑自洁性好，防护等级达到B1级；

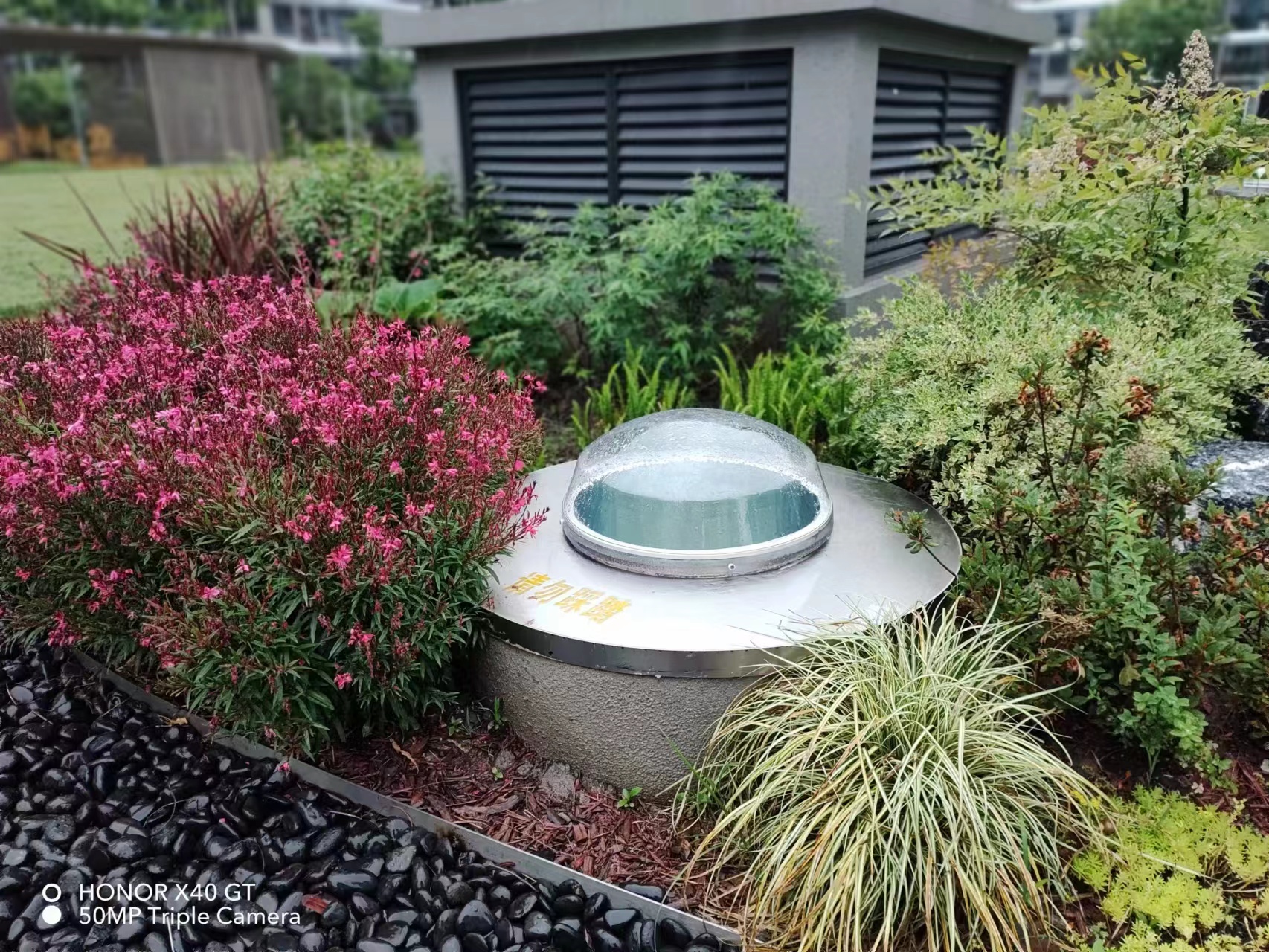

附图1 混凝土预留安装基础——墩座式

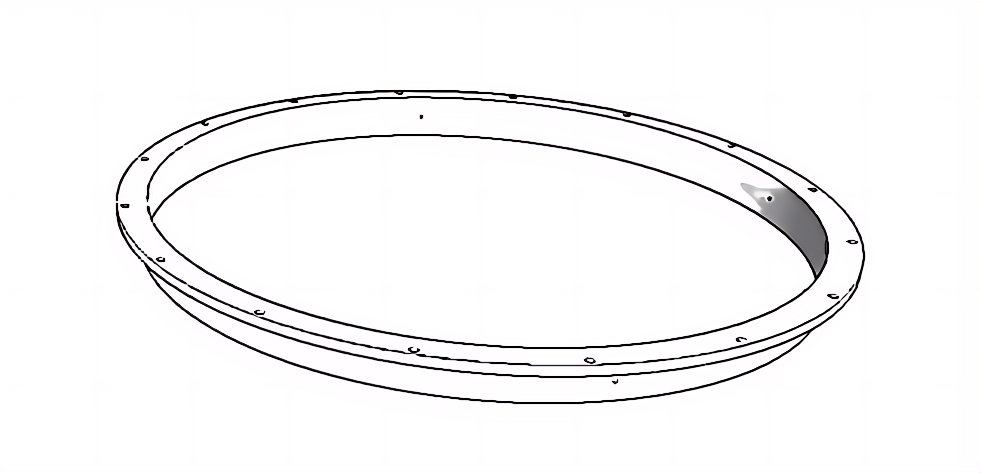

导光管联结环：作为导光筒与外界采光的联结件，采用工程塑料ABS注塑成型，厚度达到8mm，周边均布16个透气孔。联结环不仅仅是联结固定导光管在防雨帽上面，还是整个系统断热阻隔热量传递到导光管延伸到室内的重要措施之一；

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

防雨帽＆防水帽

Ø防雨帽作为固定阳光导入系统与建筑结合的重要部件，一般采用铝合金冲压加工，表面静电粉末喷涂烤漆防腐防锈；具有质地轻，坚固耐用的特征；

Ë混凝土结构建筑应用阳光导入（照明）系统，一般采取与建筑结构主体一体浇筑的安装基础，防水层与建筑主体连为一体，预留安装基础泛水高度≥200mm即可，常采用方形和圆形，防雨帽扣在预留的安装基础上，整体遮盖住墩座，属于排水设计；见附图1。

Ë新建钢结构建筑屋面系统一般会设计与屋面结构系统一体的安装基础，以达到整体防水系统要求；见附图2。

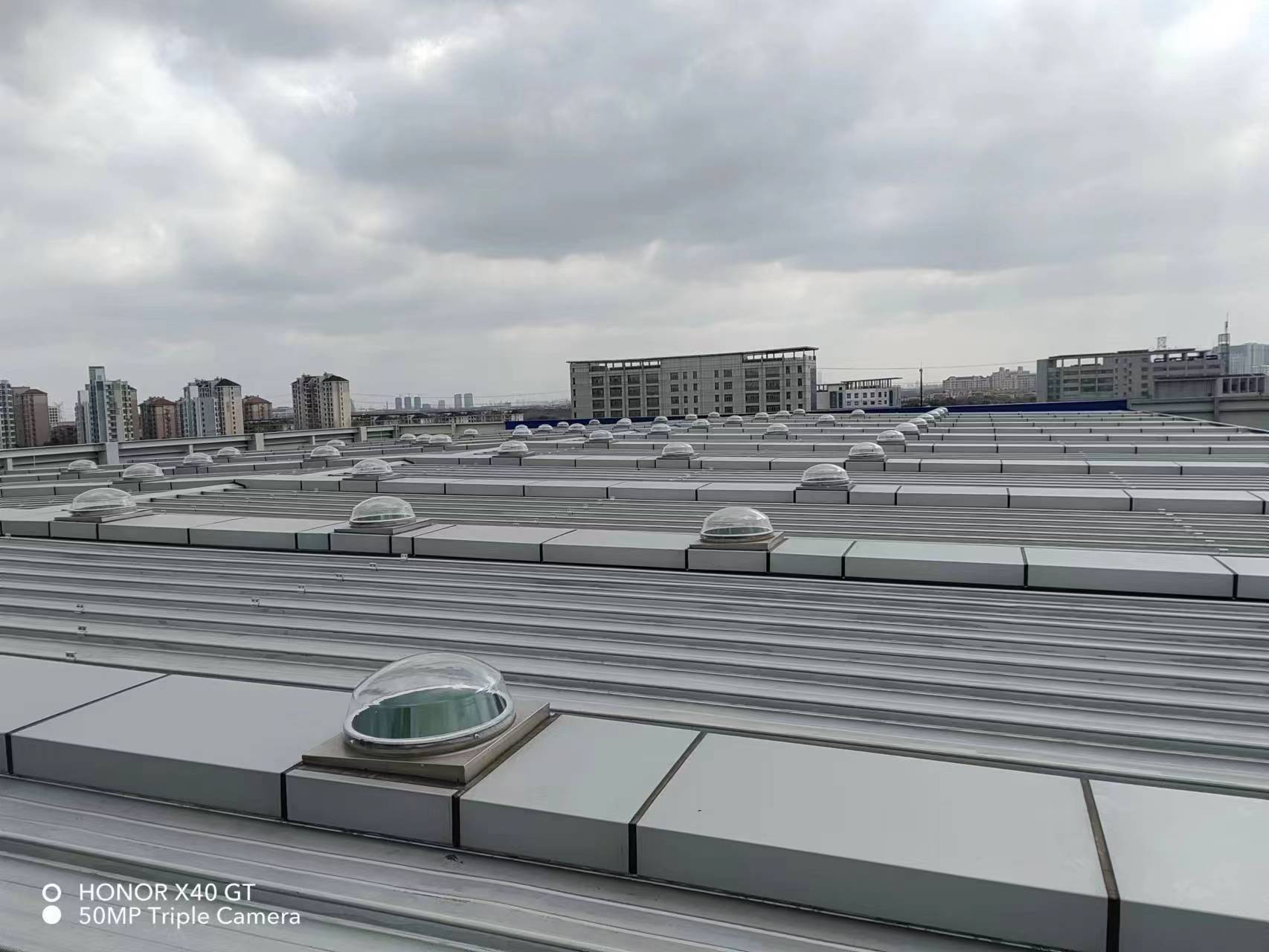

现有钢结构系统屋面需要加装导光管采光系统，采用的后期开孔的方式，防水的任务就给到了导光管系统的防水帽，并且配合其他防水措施达到防水要求

附图2 钢结构预留整体式安装基础

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

导光管和角度调结管

德国安铝Miro Sliver 镀层高性能反射率＞99%，其技术特征：①达到物理极限的高发射率，所以最大传输距离达到18米，实际项目上达到过20米；导光管应用性价比以长度不超过导光管直径20倍为宜； ②只反射可见光，不反射不可见光如红外线、紫外线 —热量不往下传递，做到了不把热量带到室内；加长导光管之间搭接长度≮45mm。③针对潮湿的应用环境，导光管系统密封采用3M压敏性铝箔胶带之外还需要在此基础之上覆盖一层3M防水胶带，避免铝箔胶带氧化失效；④每增加一个90°拐弯，光衰减10%，为此在实际应用中尽量减少拐弯。

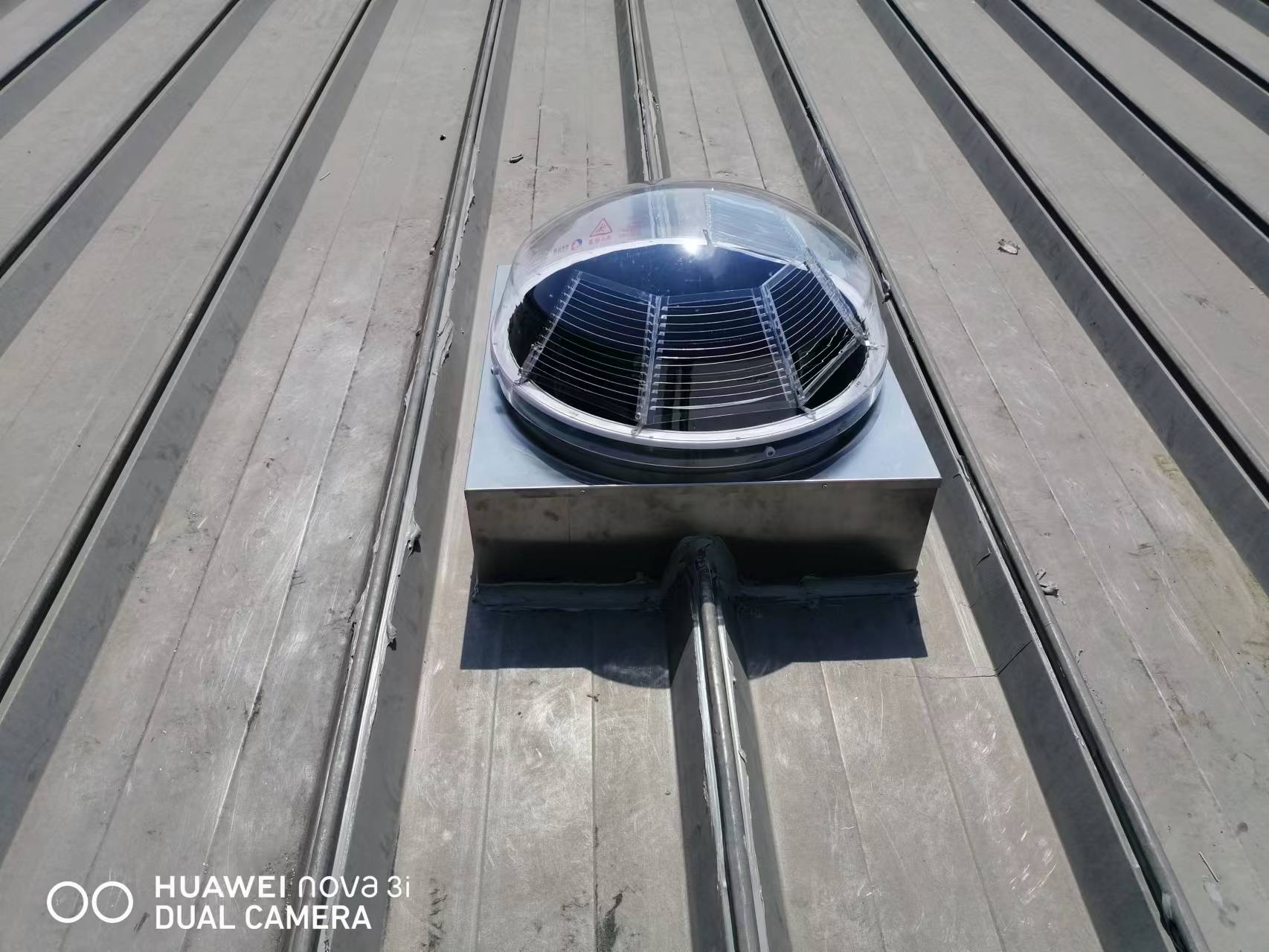

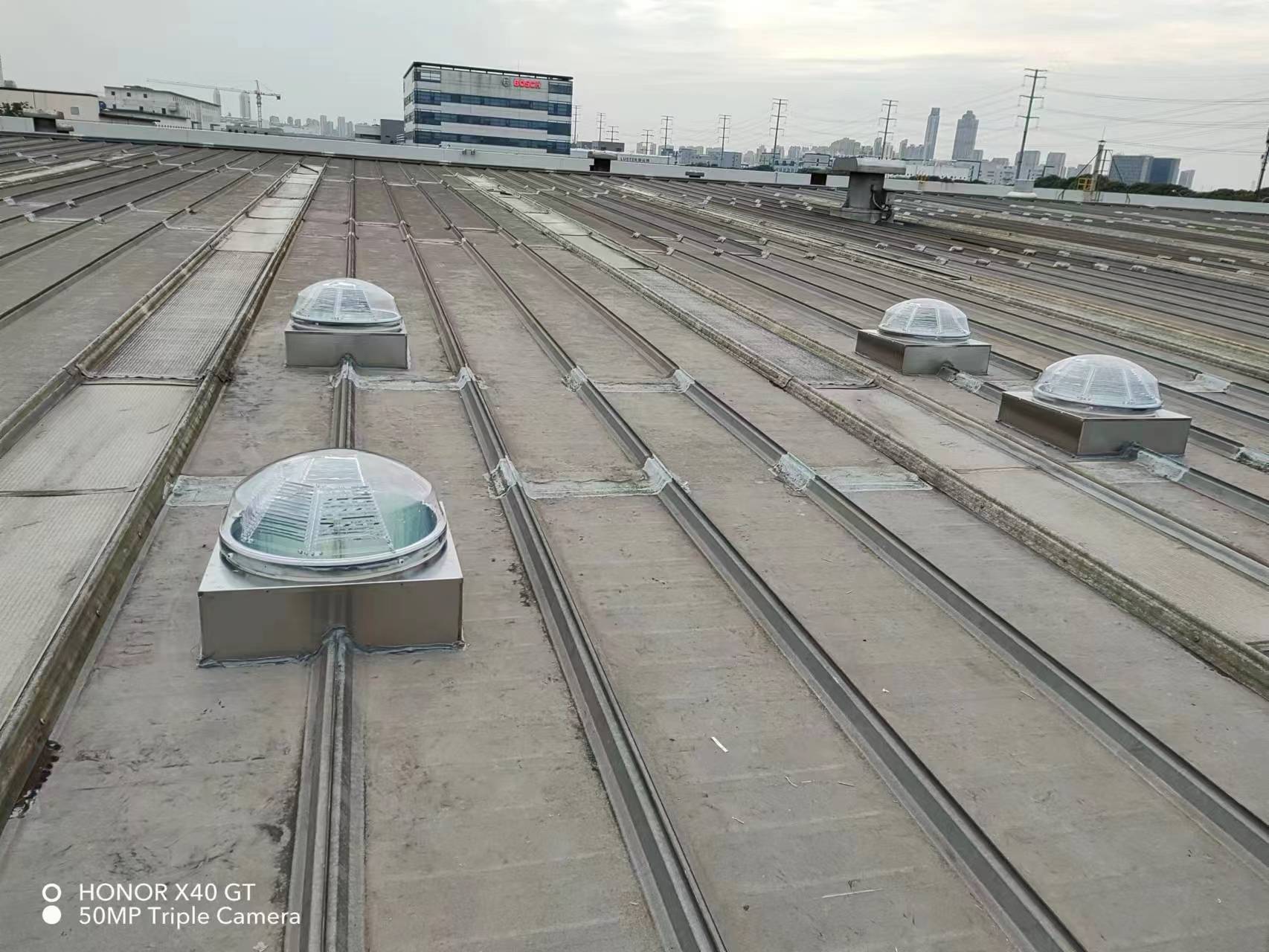

附图3 钢结构屋面—现场开孔固定防水基座

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- --->>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>----

部分辅助配件

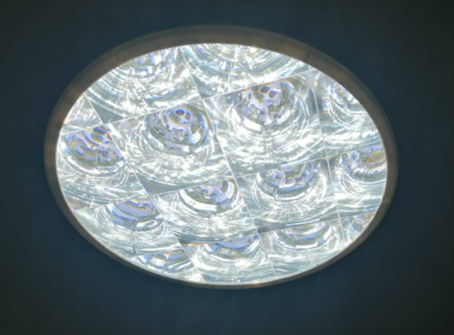

漫射器

Ø良好的漫射效果，使照明覆盖区域最大化

Ø选用菲尼尔透镜式/棱镜式漫射片，进口亚克力高品质原料制造。透光率高，扩散性均匀室内呈现丰富效果

Ø常规来讲，菲尼尔透镜技术漫射器配光曲线适用于6米以下室内高度空间；棱镜透镜技术漫射器的配光曲线适用于6米以上室内空间高度；

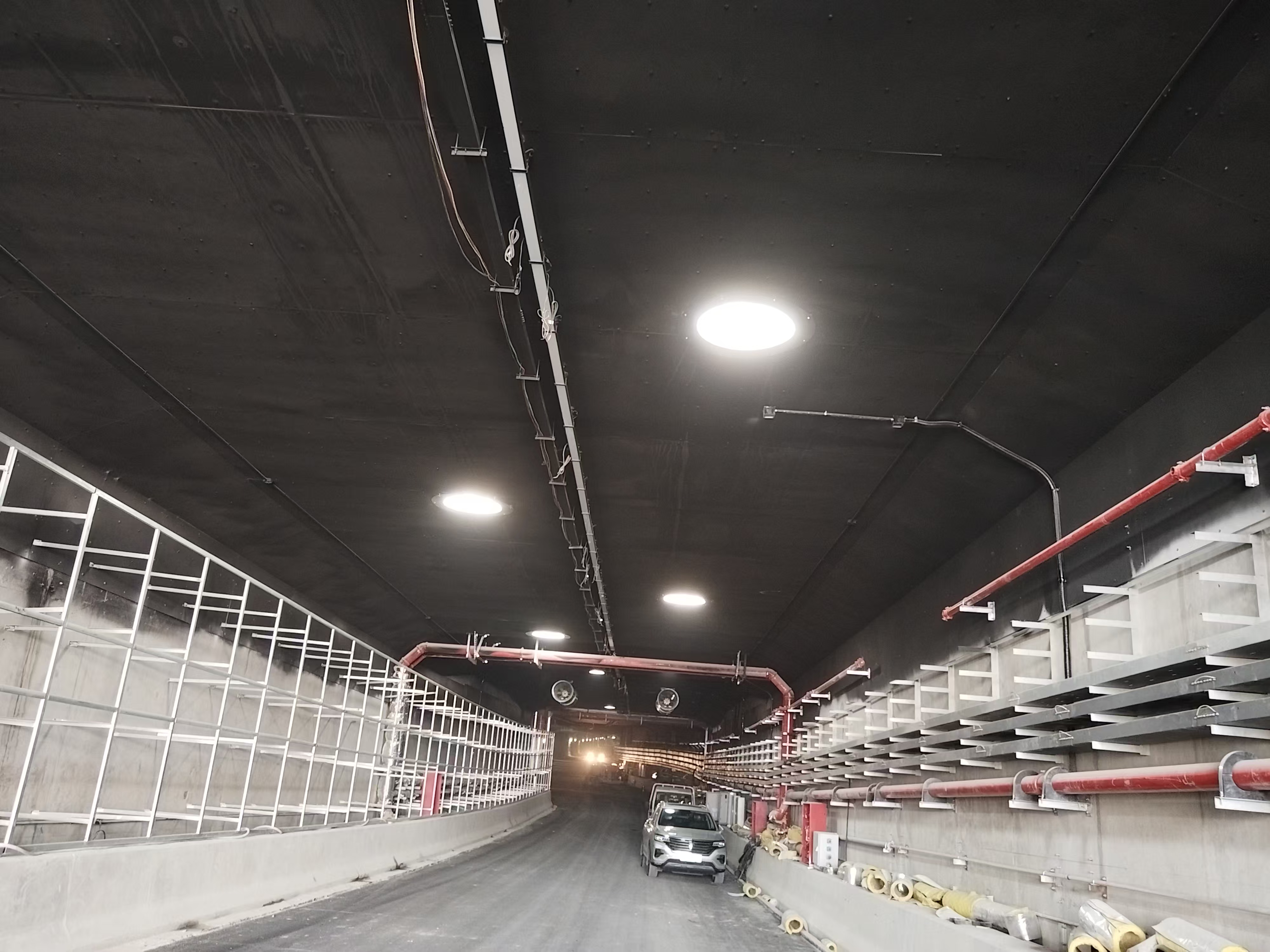

Ø漫射器以及漫射器承载框架常规应用于商用家用建筑，采用的是B1级的PC和亚克力材质，在特定的市政项目（比如隧道、地下综合交通枢纽等）上应用需要达到A级防火要求，则需要做出相应的材质调整才能满足。

导光管菲尼尔透镜式漫射器棱镜式漫射器

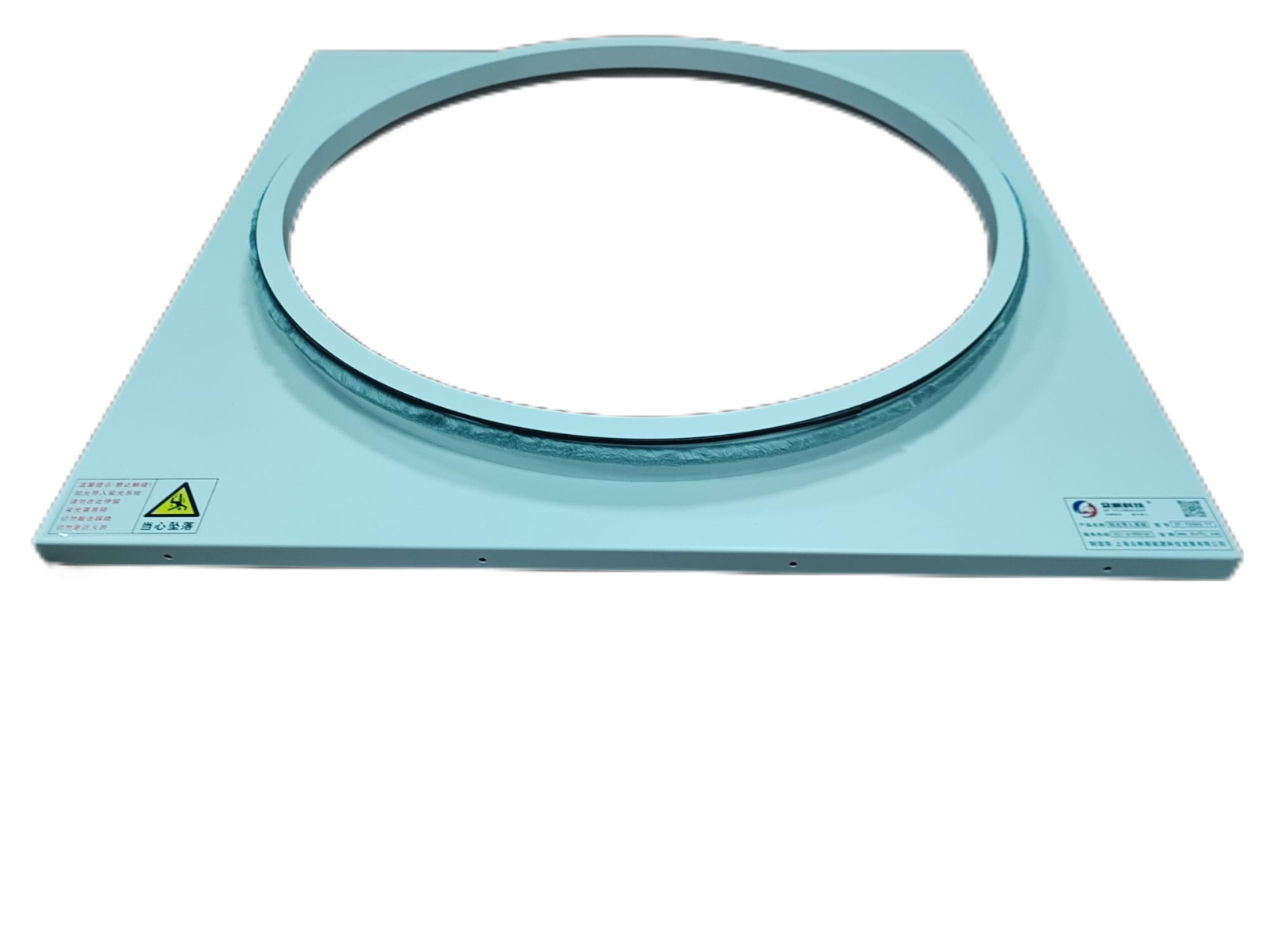

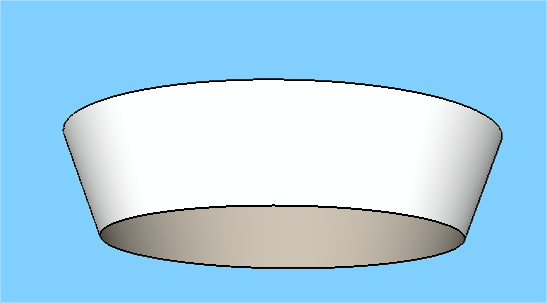

屋顶装饰环

丽水综合运动中心滑轮馆108套 ZF-750DS-TY（大型号导光管）安装全过程视频

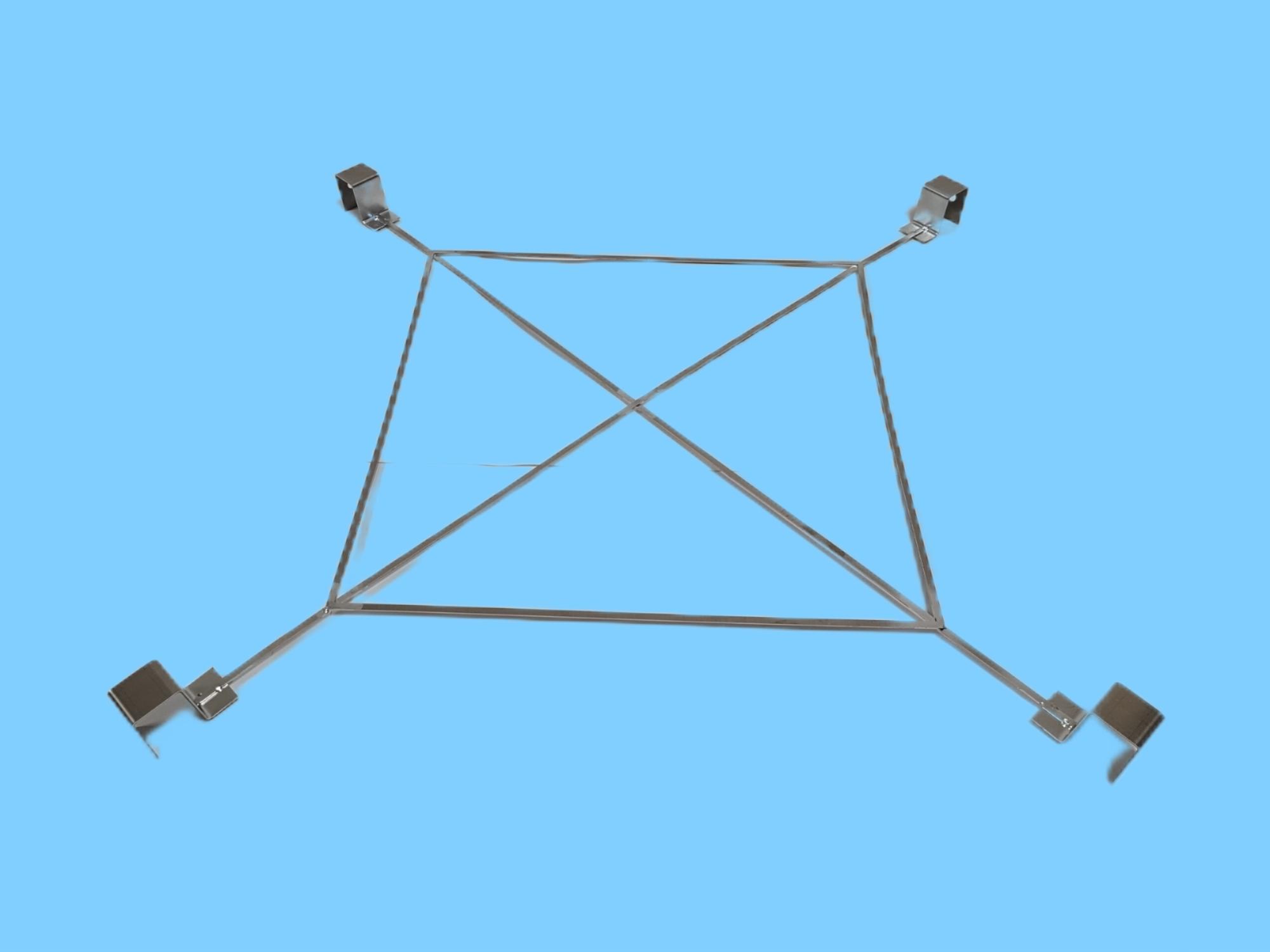

选配件——安全网

密封毛条

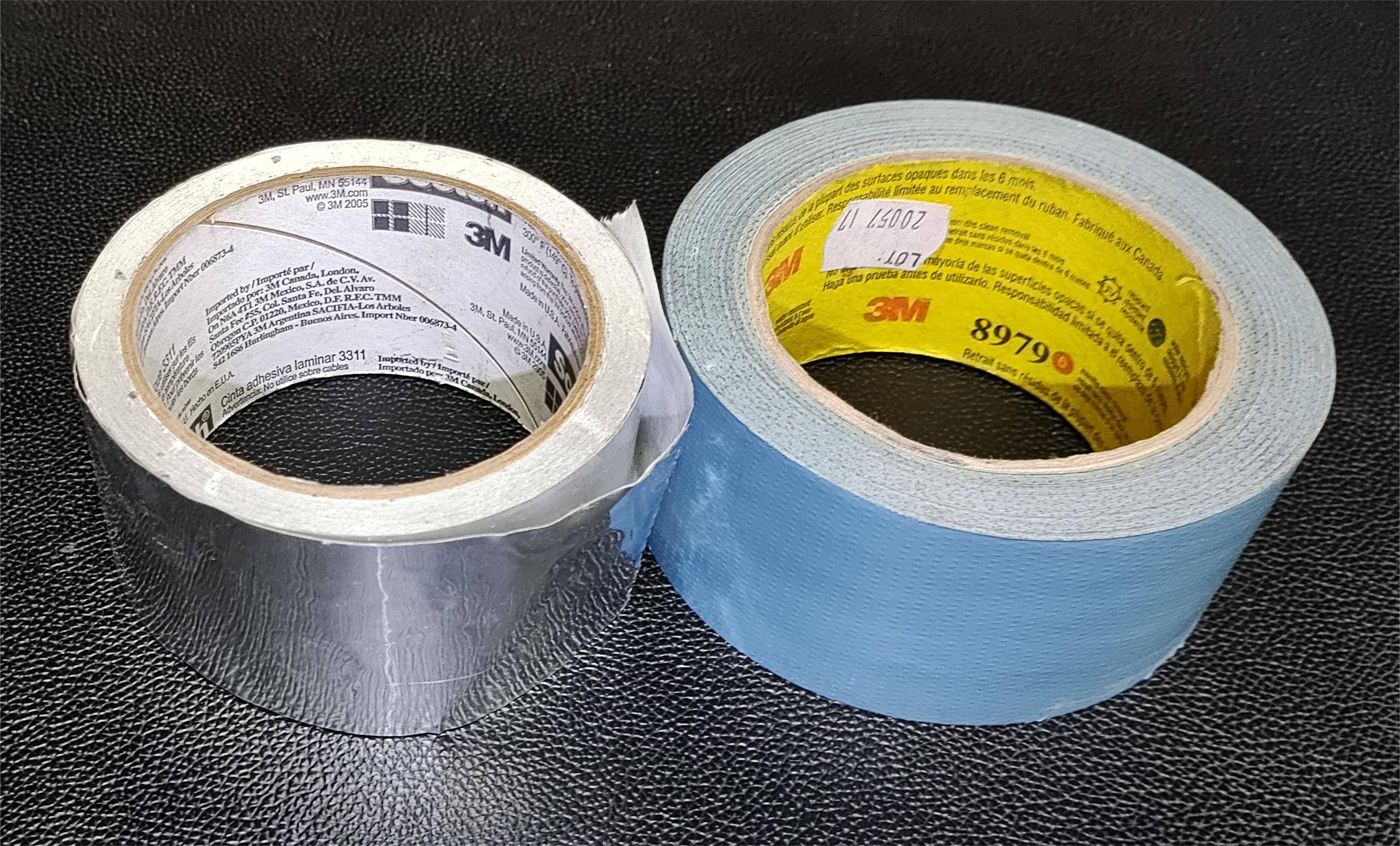

压敏性铝箔胶带、防水胶带

潮湿环境下应用需要在铝箔胶带基础上覆盖防水胶带

密封毛条

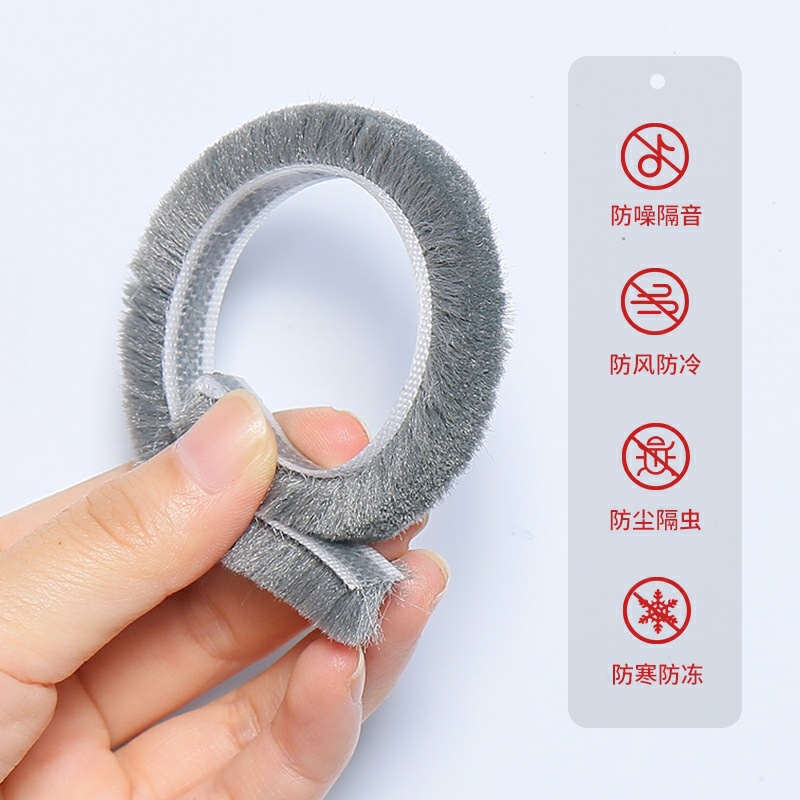

Ø密封毛条：采用3M背胶的毛条有效阻隔室外灰尘蚊虫进入到采光系统，同时能够使得系统内湿热空气通过16个排气孔排出来，是系统防结露防冷凝水的重要措施之一。

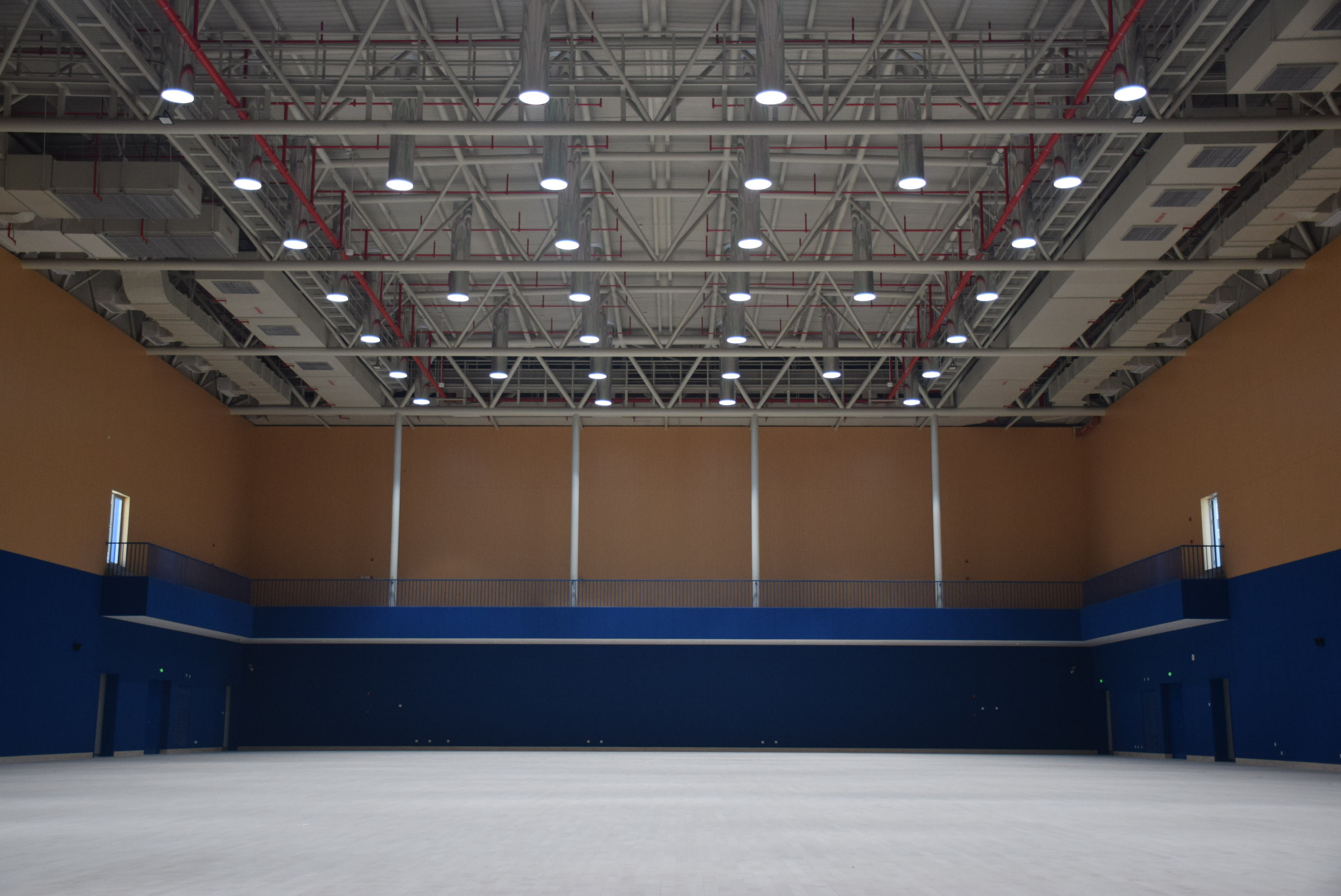

宝山杨行体育中心乒乓球馆应用60套 ZF-530DS-TY

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- --->>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>----

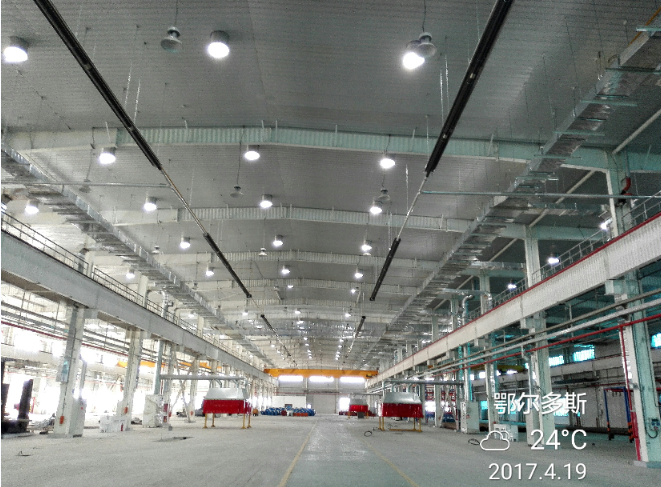

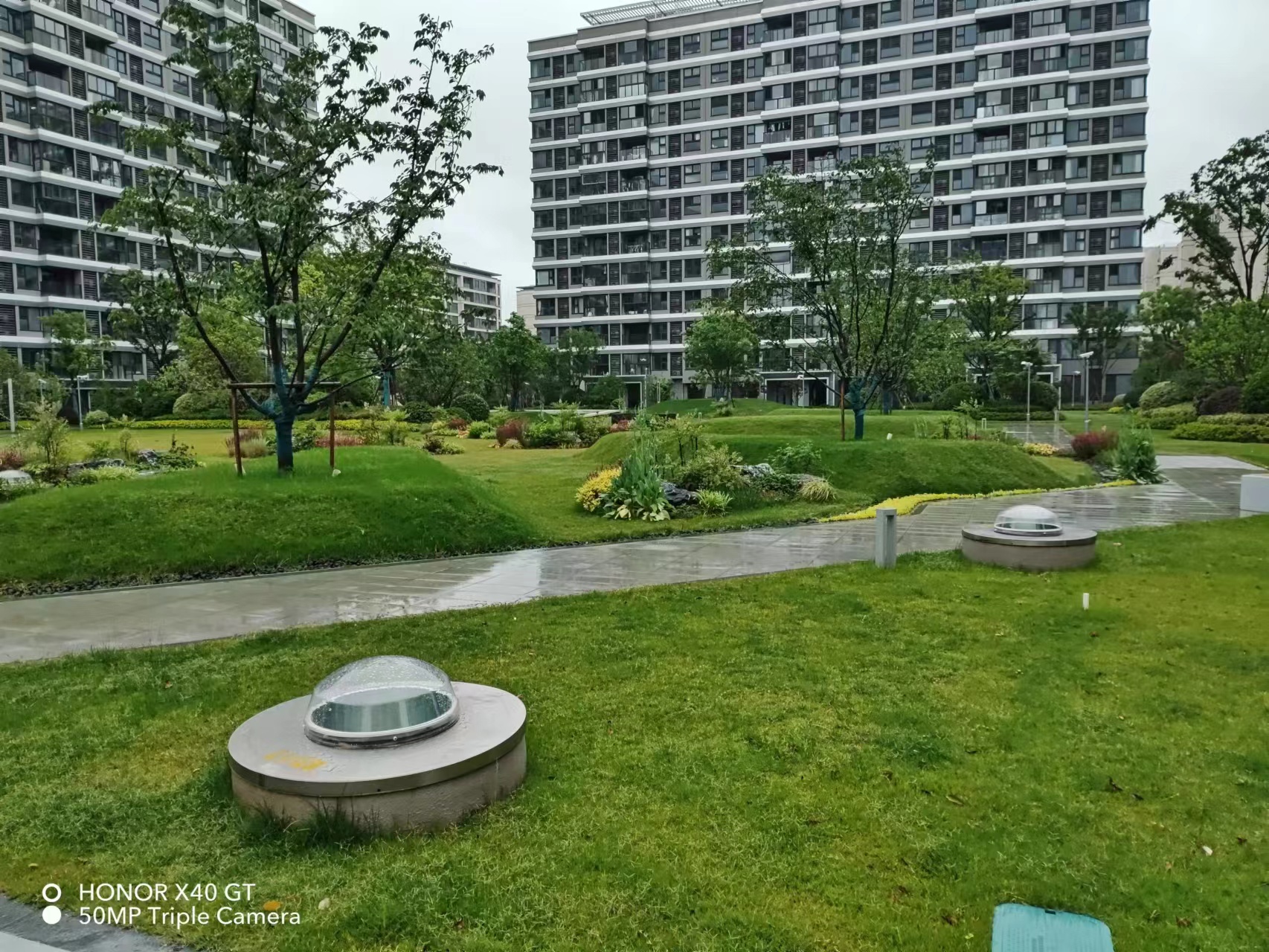

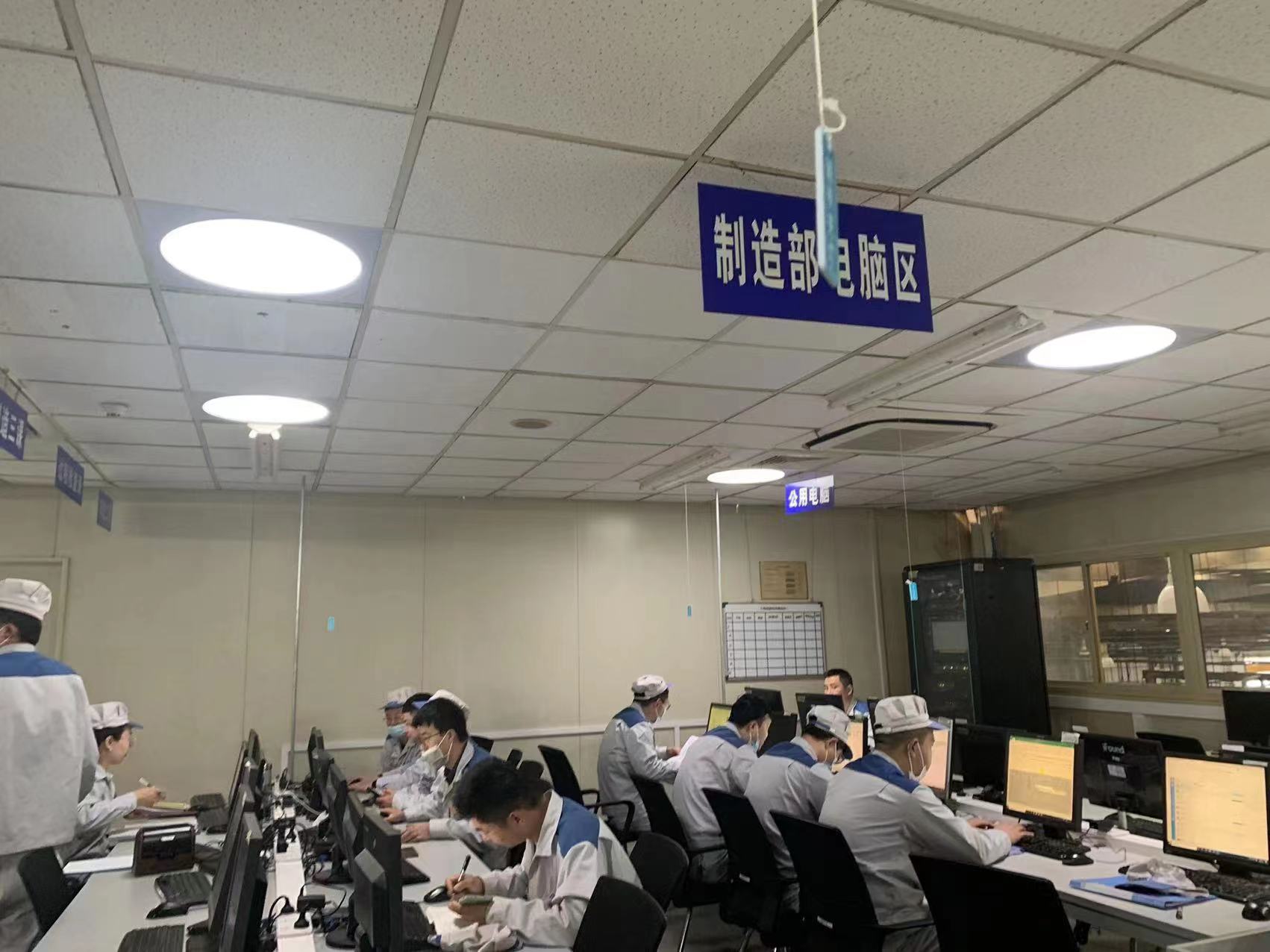

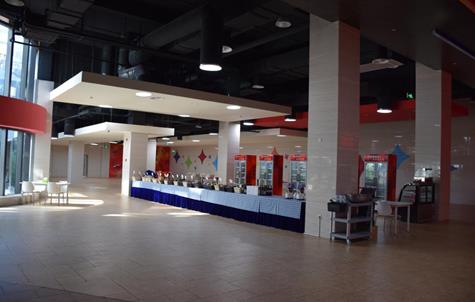

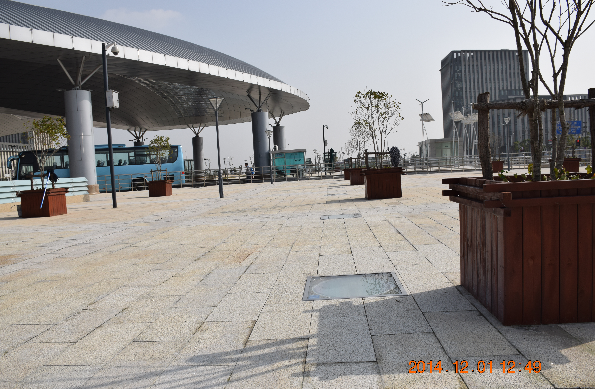

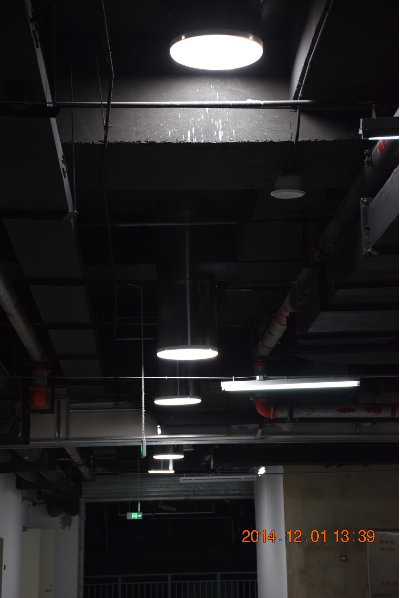

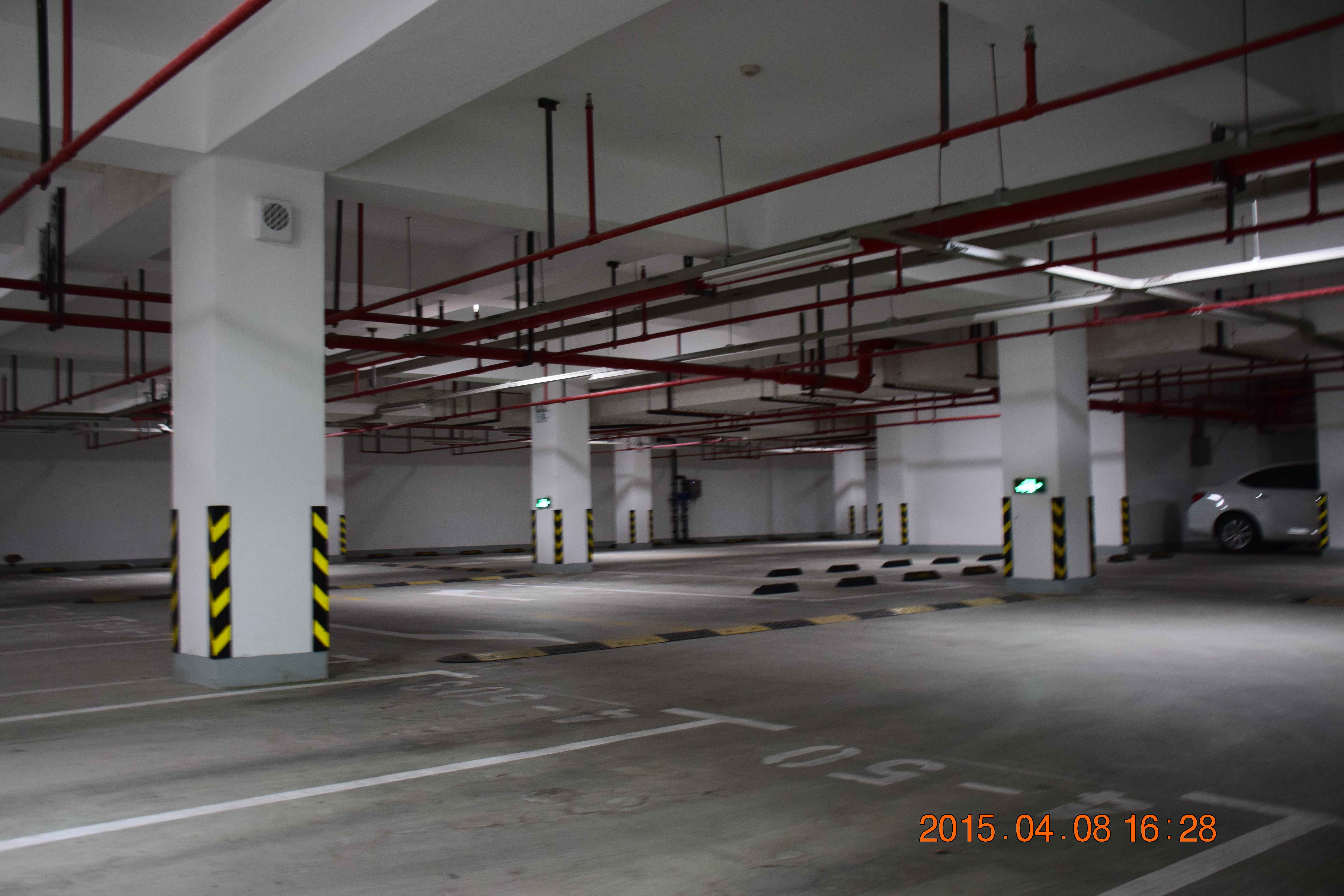

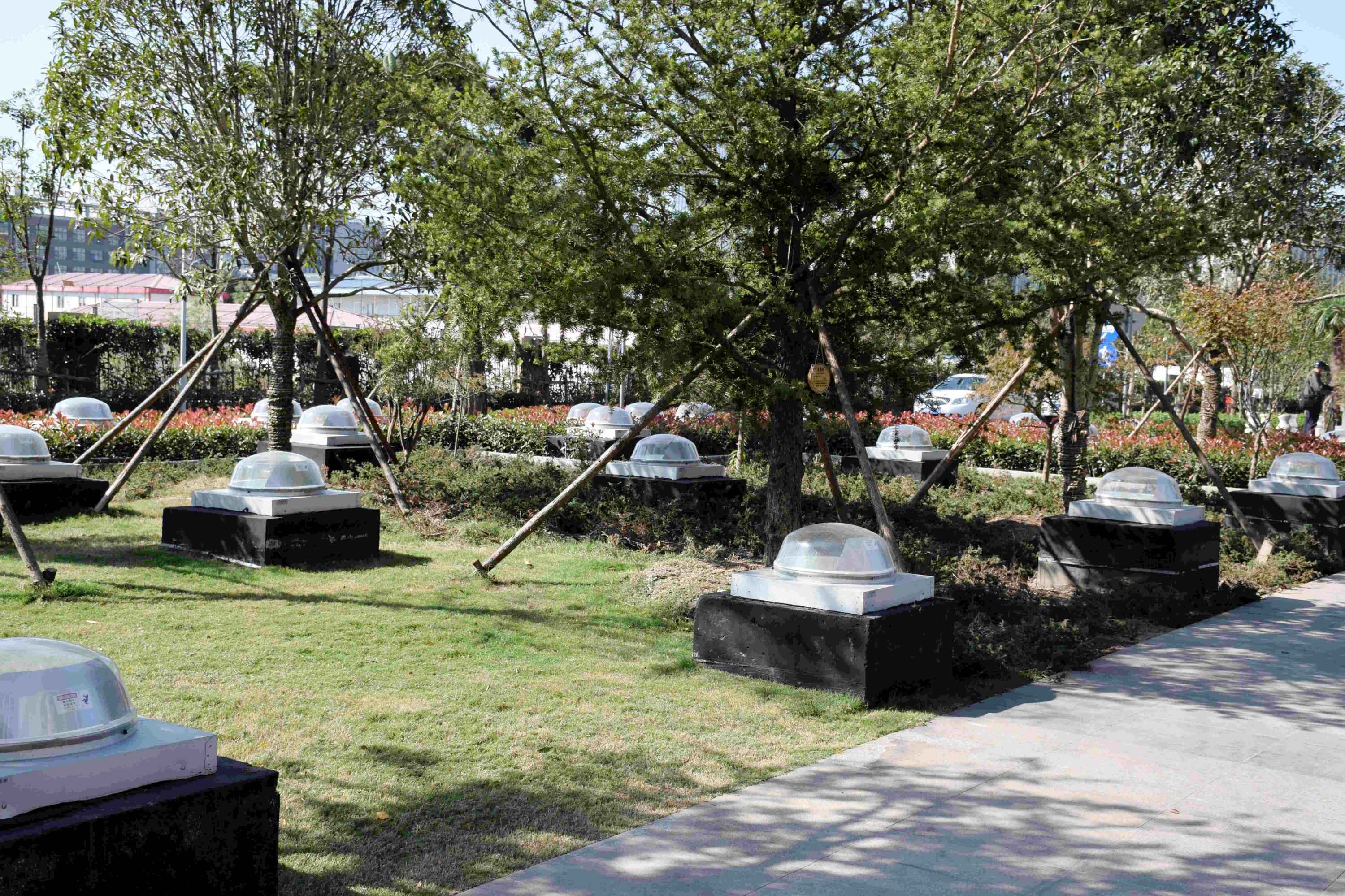

应用场景
